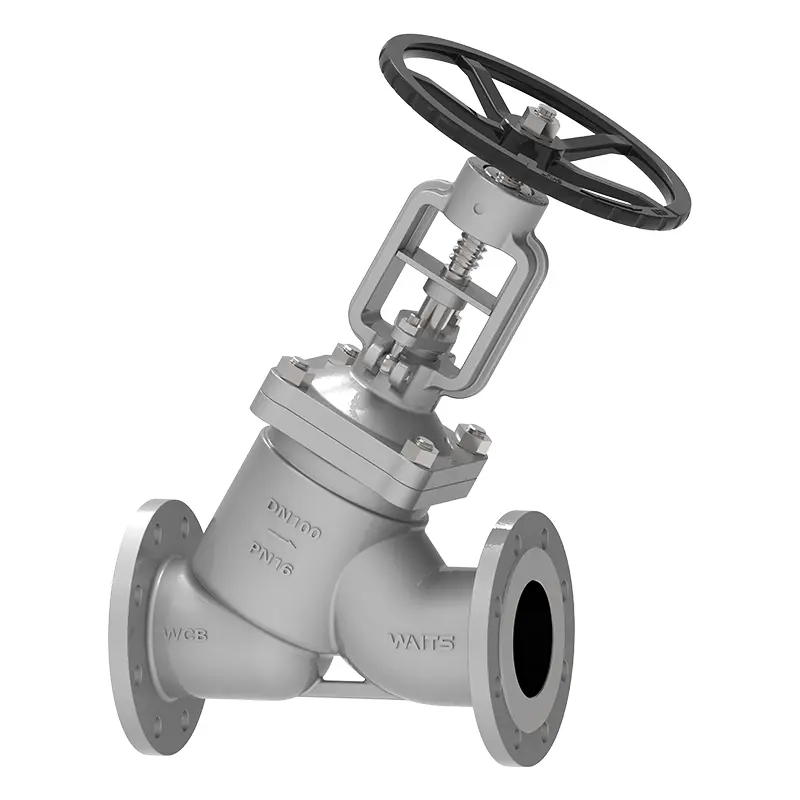

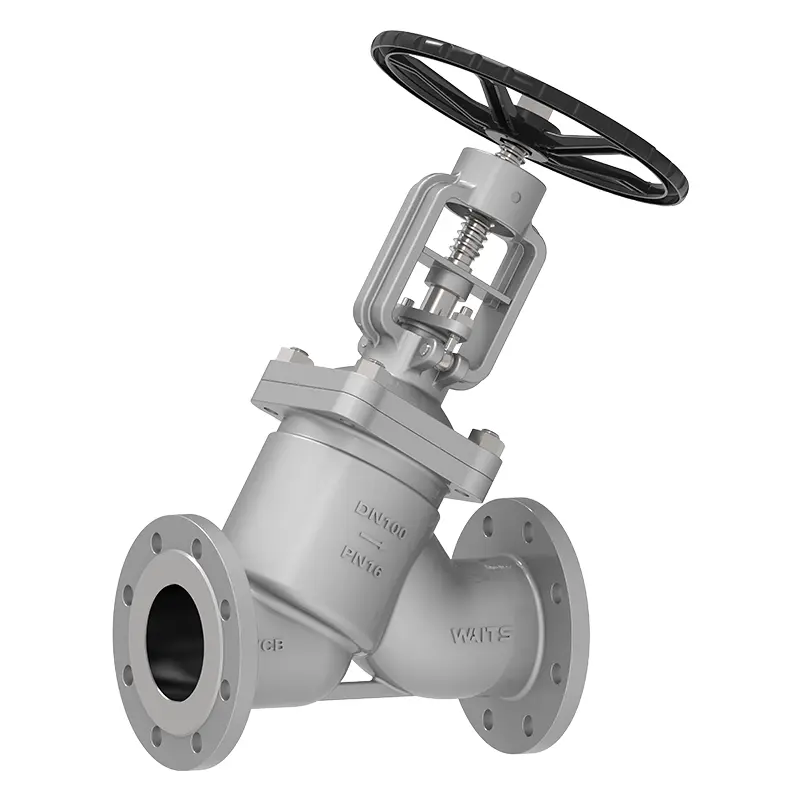

Y Bellows Globe Valve

Y Bellows Globe Valve ใช้เครื่องสูบลมโลหะและบรรจุการออกแบบซีลคู่ เมื่อคุณต้องการใช้วาล์วในความดันสูงอุณหภูมิสูงและสภาพแวดล้อมการกัดกร่อนคุณสามารถพิจารณาวาล์วของวาล์วรอ โครงสร้างขนาดกะทัดรัดของมันง่ายต่อการบำรุงรักษาซึ่งสามารถลดการหยุดทำงานและค่าใช้จ่ายและสร้างรายได้ให้คุณ!

ส่งคำถาม

รายละเอียดสินค้า

รอวาล์วคุณภาพสูง Y Bellows Globe Valve ใช้ช่องทางไหลของรูปแบบ "Y" ซึ่งช่วยลดความต้านทานของเหลวได้อย่างมีนัยสำคัญทำให้เป็นวาล์วที่ดีสำหรับความหนืดสูงหรือสื่อการแข็งตัวง่าย มันใช้เครื่องสูบลมโลหะแทนซีลบรรจุภัณฑ์แบบดั้งเดิมเพื่อป้องกันการรั่วไหลของสื่อได้อย่างมีประสิทธิภาพ ก้านวาล์วใช้แรงดันในการดันดิสก์วาล์วกรวยไปยังที่นั่งวาล์ว พื้นผิวการปิดผนึกนั้นเชื่อมด้วยโลหะผสม Stellite ซึ่งสามารถป้องกันไม่ให้คุณรั่วไหลแม้ภายใต้แรงดันสูง การออกแบบรูปกรวยของแผ่นดิสก์วาล์วยังมี "เอฟเฟกต์การขัด" เพื่อกำจัดสิ่งสกปรกบนพื้นผิวการปิดผนึกโดยอัตโนมัติ

มาตรฐานการใช้งาน Bellows Globe Valve
มาตรฐานการออกแบบ	DIN3356 /BS1873 /ASME B16.34
มาตรฐานหน้าแปลน	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
การเชื่อมต่อ	RF/FF/RTJ
ทดสอบการยอมรับ	และ 12266 API598
ความยาวโครงสร้าง	EN558
การจัดอันดับความดันและอุณหภูมิ	ASME B16.34
การทดสอบไฟ	API607 API6FA
มาตรฐานการรั่วไหลต่ำ	API 622
การออกแบบต่อต้านการกัดกร่อน	Nace MR 0175
แอปพลิเคชัน -y Bellows Globe Valve
ขนาด	DN15 ~ DN500
ช่วงความดัน	PN16 ~ PN420
ช่วงอุณหภูมิ	-40 ℃～ 350 ℃‌
แอปพลิเคชัน	ผลิตภัณฑ์น้ำมันอุณหภูมิสูง, ก๊าซธรรมชาติ, ก๊าซเหลว, ท่อไอน้ำหม้อไอน้ำ, ถังหมัก ฯลฯ ในโรงกลั่น
โหมดไดรฟ์	Handwheels, Bevel Gears, Electric, Aumatic ฯลฯ
ฝาครอบตัววาล์ว/วาล์ว	การตีร่าง: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, การหล่อ: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
พื้นผิวการปิดผนึก	โลหะโลหะผสมเหล็กที่ทำจากเหล็กโลหะผสมโลหะผสมที่แข็ง
ก้านวาล์ว	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
น็อตก้านวาล์ว	โลหะผสมทองแดง
ไม้เท้า	กราไฟท์ที่มีความยืดหยุ่น, การบรรจุกราไฟท์แร่ใยหิน, polytetrafluoroethylene ...

คุณสมบัติของผลิตภัณฑ์

1. Y Bellows Globe Valve ใช้เครื่องสูบลมโลหะและบรรจุซีลคู่เพื่อให้แน่ใจว่าเป็นศูนย์การรั่วไหลและปรับปรุงความปลอดภัย

2. ทำจากวัสดุที่ทนต่อการกัดกร่อนเช่นสแตนเลสเหมาะสำหรับสื่อการกัดกร่อนต่างๆ

3. การออกแบบช่องสัญญาณการไหลแบบ Y-type, การออกแบบช่องสัญญาณการไหลที่ดีที่สุดช่วยลดความต้านทานเพิ่มประสิทธิภาพของของเหลวและลดการใช้พลังงาน

แอปพลิเคชัน

ระบบน้ำมันร้อนระบบไอน้ำระบบน้ำร้อนและเย็น ฯลฯ

ข้อดี

1. องค์ประกอบการปิดผนึกของ Bellows องค์ประกอบสำคัญของวาล์วหยุดสูบลมปิดผนึกคือเครื่องสูบลมโลหะ มันคือการเชื่อมต่อระหว่างฝาครอบวาล์วและก้านวาล์วซึ่งใช้กระบวนการเชื่อมม้วนอัตโนมัติ เครื่องสูบลมโลหะช่วยป้องกันการรั่วไหลบางส่วนของก้านวาล์ว

3. Y Bellows Globe Valve สามารถหล่อลื่นก้านวาล์วและแขนเสื้อได้โดยตรง

4. Handwheel ที่ใช้ตามหลักสรีรศาสตร์ใช้งานง่ายคุณสามารถใช้งานได้หลายปี

Y Bellows Globe Valve
