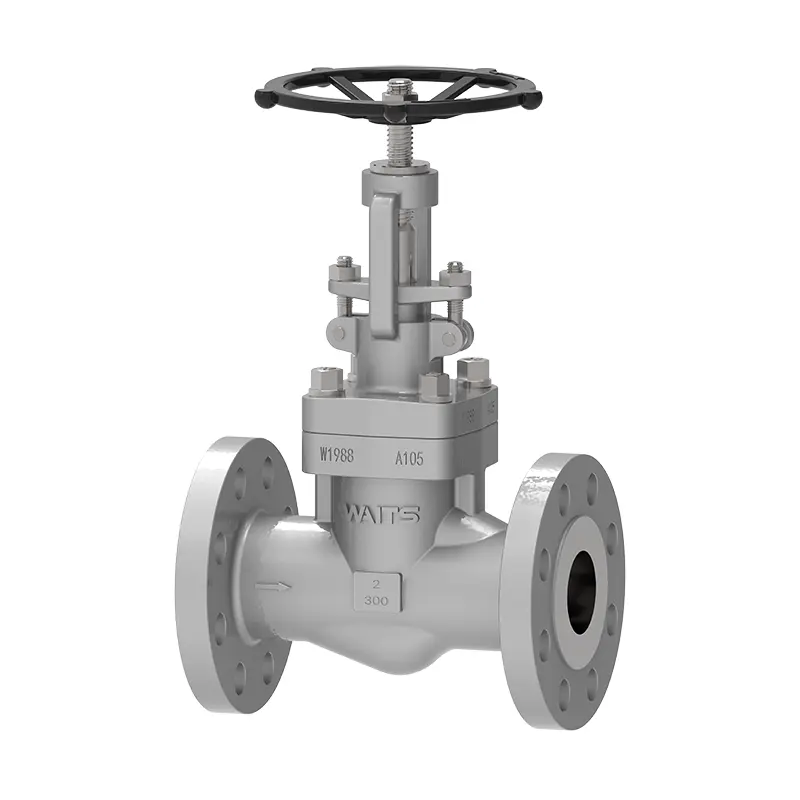

Waits สามารถให้วาล์วลูกโลกเหล็กปลอมที่มีคุณภาพสูง ห่วงโซ่อุตสาหกรรมของเราได้รับการพัฒนามานานหลายปีสมบูรณ์แบบและได้เปรียบสนับสนุนการผลิตจำนวนมากและราคาดี ผลิตภัณฑ์นี้ทำจากเหล็กปลอมคุณภาพสูงพร้อมการปิดผนึกที่ดีความทนทานการใช้งานง่ายเหมาะสำหรับระบบท่อส่งอุตสาหกรรมที่หลากหลายและเป็นตัวเลือกที่เชื่อถือได้สำหรับการซื้อของคุณ
คุณภาพของชิ้นส่วนเหล็กปลอมแปลงสูงกว่าชิ้นส่วนเหล็กหล่อและสามารถทนต่อแรงกระแทกขนาดใหญ่ได้ พลาสติกความเหนียวและคุณสมบัติเชิงกลอื่น ๆ ก็สูงกว่าชิ้นส่วนเหล็กหล่อ เส้นผ่านศูนย์กลางของวาล์วลูกโลกเหล็กปลอมแปลงโดยทั่วไปไม่เกิน DN80 และส่วนใหญ่ได้รับการออกแบบด้วยเส้นผ่านศูนย์กลางลดลง เมื่อเทียบกับวาล์วลูกโลกเหล็กหล่อที่มีเส้นผ่านศูนย์กลางเท่ากันอัตราการไหลนั้นเล็กกว่าเล็กน้อย แต่ช่วงความดันและอุณหภูมิสูงกว่าวาล์วเหล็กหล่อและประสิทธิภาพการปิดผนึกดีกว่าวาล์วลูกโลกเหล็กหล่อและอายุการใช้งานยาวนานขึ้น
เช่นเดียวกับวาล์วลูกโลกอื่น ๆ วาล์วลูกโลกเหล็กปลอมนั้นอยู่ภายใต้ทิศทางการไหลของสื่อ ตามตำแหน่งการติดตั้งที่แตกต่างกันสามารถแบ่งออกเป็นวาล์วลูกโลกตรงผ่านวาล์วและวาล์วลูกโลกที่ไหลตรง (วาล์วโลก Y-type)
มาตรฐานการดำเนินการ
มาตรฐานการออกแบบ | API 602, GOST |
มาตรฐานหน้าแปลน | การเชื่อมซ็อกเก็ต SW สิ้นสุดลงตาม ASME B16.11, BW Butt End โดย ASME B16.25, NPT threaded Connectors ตาม ASME B1.20.1 |
จุดสิ้นสุดการเชื่อมต่อ | SW, NPT, BW, RF, RTJ ฯลฯ |
การตรวจสอบและทดสอบ | API 598 |
ตัวต่อตัว | ASME B16.10, GOST |
ระดับความดันและอุณหภูมิ | ASME B16.34 |
มาตรฐานการรั่วไหลต่ำ | ISO 15848-1, API 622 |
การออกแบบต่อต้านการกัดกร่อน | NACE MR 0103, NACE MR 0175 |
แอปพลิเคชัน
ขนาด | 1/4 "-3", DN6-DN80 |
คะแนนความดัน | คลาส 150-2500, PN10-PN420 |
อุณหภูมิการทำงาน | -60 ° C ~ 450 ° C |
ช่วงแอปพลิเคชัน | น้ำประปา, น้ำเสีย, การก่อสร้าง, ปิโตรเลียม, อุตสาหกรรมเคมี, อาหาร, ยา, สิ่งทอ, ไฟฟ้า, การต่อเรือ, การต่อเรือ, โลหะวิทยา, ระบบพลังงาน ฯลฯ |
ผู้ดำเนินการ | HW, ไฟฟ้า, นิวเมติก |
วัสดุร่างกาย | เหล็กกล้าคาร์บอน, สแตนเลส, สแตนเลสเพล็กซ์, เหล็กอัลลอย, Monel, อัลบรอนซ์ ฯลฯ |
พื้นผิวการปิดผนึกแกนวาล์ว | A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), โลหะผสม 20, Monel |
ก้านวาล์ว | F6A F304 F316 F51 F53 MONEL K500 ... |
น็อตก้านวาล์ว | โลหะผสมทองแดง ... |
การบรรจุหีบห่อ | กราไฟท์ที่มีความยืดหยุ่น, การบรรจุกราไฟท์แร่ใยหิน, polytetrafluoroethylene ... |
คุณสมบัติประสิทธิภาพ
1. องค์ประกอบหลักถูกปลอมแปลง วาล์วลูกโลกเหล็กปลอมแปลงมีซีลโพรงสามประเภท ได้แก่ ฝากระโปรงฝากระโปรงหน้าด้านเชื่อมและโครงสร้างซีลที่แน่นหนาของโพรง
2. ฝากระโปรงสลักเกลียวหมายความว่าตัววาล์วและฝากระโปรงเชื่อมต่อกับสลักเกลียวและน็อตและปะเก็นแผล (ทำจากคลิปลวดสแตนเลสและกราไฟท์ที่ยืดหยุ่น) ถูกปิดผนึก การเชื่อมต่อแหวนโลหะยังสามารถใช้เมื่อลูกค้ามีข้อกำหนดพิเศษ

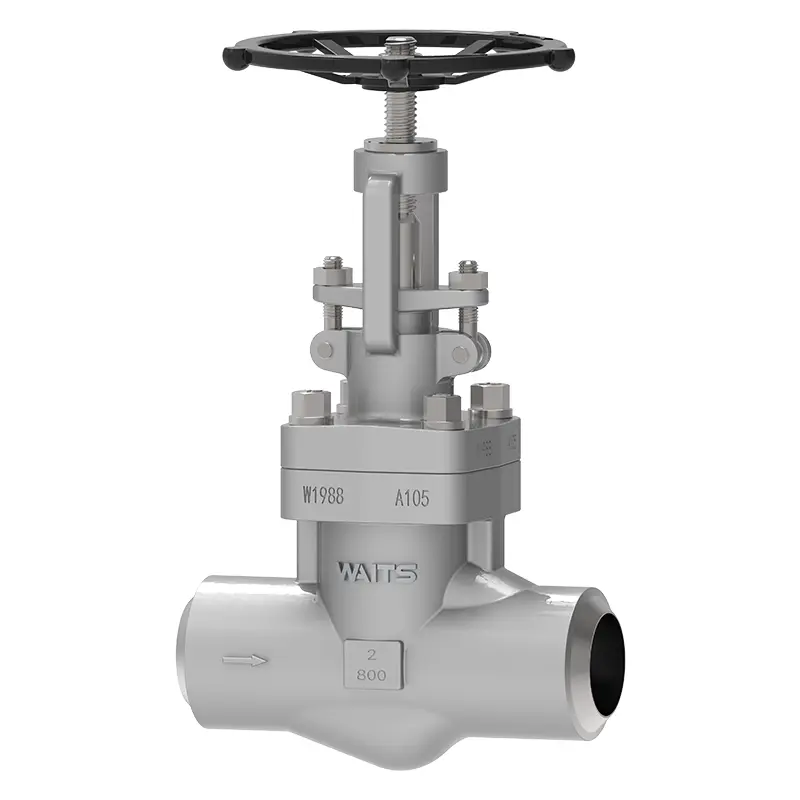

3. ฝากระโปรงเชื่อมหมายความว่าร่างกายและฝากระโปรงเชื่อมต่อกับเธรดและรอยเชื่อมอย่างเต็มที่ นอกจากนี้ยังสามารถใช้การเชื่อมต่อการเจาะเต็มรูปแบบเมื่อลูกค้ามีข้อกำหนดพิเศษ
4. โพรงของ 9001b, 1500ib, 2500iB, 45001b ยังสามารถใช้โครงสร้างซีลที่แน่นหนาด้วยความดันประสิทธิภาพการปิดผนึกจะเพิ่มขึ้นเมื่อเพิ่มความดันภายในและความน่าเชื่อถือสูง
5. ช่องทางกลางในตัววาล์วมีคดเคี้ยวความต้านทานของเหลวมีขนาดใหญ่และการใช้พลังงานมีขนาดใหญ่
6. พื้นผิวการปิดผนึกไม่ใช่เรื่องง่ายที่จะสวมใส่และรอยขีดข่วนและมีประสิทธิภาพการปิดผนึกที่ดี ไม่มีการเลื่อนสัมพัทธ์ระหว่างแผ่นดิสก์วาล์วและพื้นผิวการปิดผนึกของร่างกายวาล์วเมื่อเปิดและปิดดังนั้นการสึกหรอและรอยขีดข่วนไม่ร้ายแรงประสิทธิภาพการปิดผนึกเป็นสิ่งที่ดีและอายุการใช้งานใช้เวลานาน
7. การบรรจุกราไฟท์ที่ยืดหยุ่นใช้การปิดผนึกมีความน่าเชื่อถือและการดำเนินการเบาและยืดหยุ่น
8. สื่อกลางของวาล์วสามารถไหลได้ในทิศทางเดียวเท่านั้นและไม่สามารถเปลี่ยนทิศทางการไหลได้ เมื่อติดตั้งให้ความสนใจไปที่ทิศทางการไหลของสื่อและทิศทางของลูกศรของร่างกายวาล์ว
9. การทดแทนและการบำรุงรักษาสามารถดำเนินการในสถานะของการปิดระบบซึ่งสะดวกและรวดเร็วและไม่ส่งผลกระทบต่อการทำงานของระบบ
10. รูปร่างเป็นเรื่องง่ายความยาวของโครงสร้างสั้นกระบวนการผลิตดีและช่วงแอปพลิเคชันกว้าง
