Waits Valve ซึ่งมีสายการผลิตที่สมบูรณ์ สามารถจัดหาผลิตภัณฑ์บอลวาล์วรองแหนบให้กับคุณได้ เรามีประสบการณ์มากมายในการออกแบบและการผลิตวาล์ว โดยยืนยันในคุณภาพของผลิตภัณฑ์และบริการที่เกี่ยวข้อง ราคาผลิตภัณฑ์พิเศษ และการส่งมอบตรงเวลา เราพิจารณาการใช้งานที่แตกต่างกันอย่างเต็มที่และนำมาตรฐานการผลิตที่แตกต่างกันมาใช้ เช่น API6D/ ISO17292/BS5351 เป็นต้น

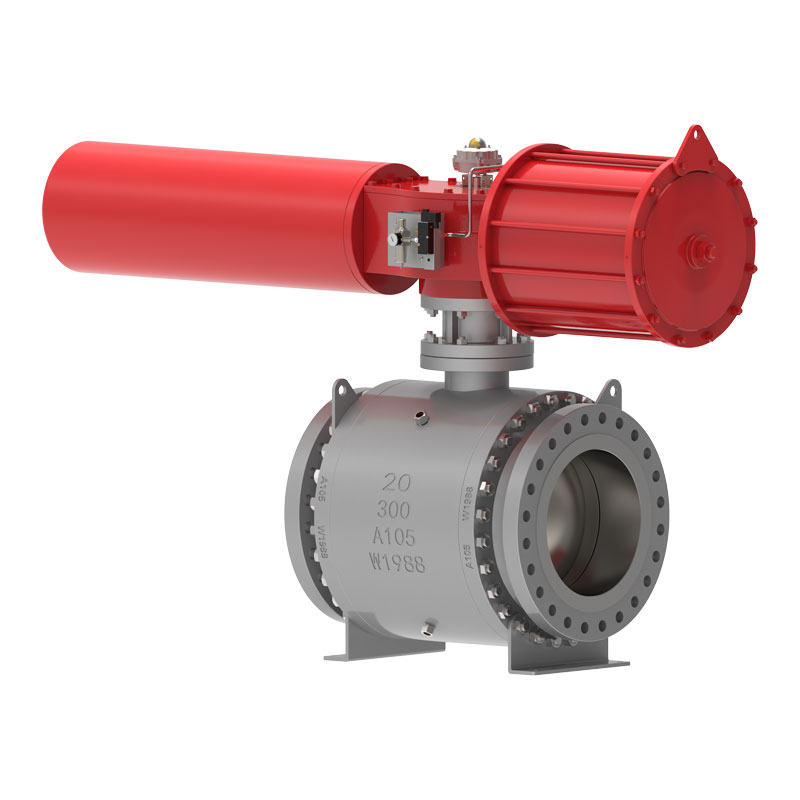

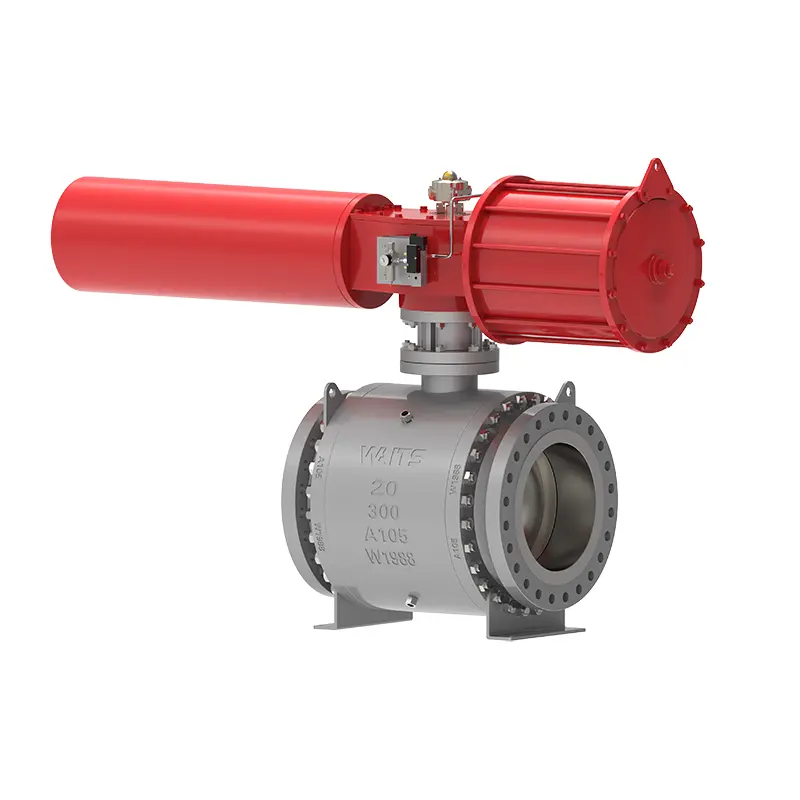

บอลวาล์ว Trunnion เป็นบอลวาล์วเหล็กกล้า ซึ่งได้รับการออกแบบและผลิตโดยคำนึงถึงประสิทธิภาพและอายุการใช้งานโดยรวมอย่างเต็มที่ ตัววาล์วหล่อขึ้นด้วยวัสดุคุณภาพสูง มีการติดตั้งบอล และหน้าแปลนตรงกลางและคอถูกยึดด้วยสลักเกลียว บ่าวาล์วต้นน้ำและปลายน้ำเป็นผลจากลูกสูบเดี่ยว ฟังก์ชั่น DBB ในเวลาเดียวกัน มีโครงสร้างการปิดผนึกระหว่างบ่าวาล์วและลูกบอลอยู่สามโครงสร้าง:
1. โครงสร้างซีลอ่อนแบบดั้งเดิม
2. โครงสร้างซีลวงแหวนสามเหลี่ยม
3. โครงสร้างซีลแบบแข็ง
มาตรฐานการดำเนินงาน
มาตรฐานการออกแบบ | API 6D, API 608, ASME B16.34, ISO 17292, BS5351; |
มาตรฐานหน้าแปลน | ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, บี 12627; |
วิธีการเชื่อมต่อ | RF, RTJ, BW |
การทดสอบและการยอมรับ | API598, API 6D, BS12569; |
ความยาวโครงสร้าง | ASME B16.10, บี 558, BS12982, ISO 5752; |
ระดับความดันและอุณหภูมิ | ASME B16.34、 |
ข้อกำหนดการป้องกันอัคคีภัย | API6FA API607 |
มาตรฐานการรั่วซึมต่ำ | ISO 15848-1, เอพีไอ 622 |
การออกแบบป้องกันการกัดกร่อน | เนซ MR 0103,เนซ MR 0175 |
แอปพลิเคชัน
ขนาด | กรมอุทยานฯ 1” ~ 60” DN25~DN1500 |
ช่วงความดัน | คลาส150~ 2500 PN10-PN420 |
ช่วงอุณหภูมิ | ;-196°C ~ +260°C |
ช่วงการใช้งาน | น้ำประปา น้ำเสีย การก่อสร้าง ปิโตรเลียม อุตสาหกรรมเคมี อาหาร ยา สิ่งทอ ไฟฟ้า การต่อเรือ โลหะวิทยา ระบบพลังงาน ฯลฯ |
โหมดขับเคลื่อน | กังหัน นิวเมติก ไฟฟ้า |
ตัววาล์ว | การตีขึ้นรูป:A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, การหล่อ:A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2 |
ลูกบอล | ทรงกลม: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, ซีเอส+ทีซีซี, ซีเอส+Ni60 |
วงแหวนรองรับบ่าวาล์ว | วงแหวนรองรับที่นั่ง: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, ซีเอส+ทีซีซี, ซีเอส+Ni55 |
ใส่บ่าวาล์ว | PTFE, RPTFE, ไนลอน, Devlon, PEEK |
ก้านวาล์ว | A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH |
คุณสมบัติด้านประสิทธิภาพ
1. ก้านวาล์วได้รับการออกแบบมาเพื่อป้องกันไม่ให้ก้านวาล์วหลุดออกจากตัววาล์วเนื่องจากการทำงานที่ไม่เหมาะสม
2. บอลวาล์วรองแหนบมีอุปกรณ์ป้องกันไฟและป้องกันไฟฟ้าสถิตย์
3. พอร์ตการฉีดจาระบีปิดผนึกฉุกเฉินได้รับการออกแบบที่ซีลบ่าวาล์วและซีลก้านวาล์ว การซีลแบบปกติไม่ต้องอาศัยจาระบีซีล เมื่อพื้นผิวซีลเสียหายและทำให้เกิดการรั่วไหล สามารถฉีดจาระบีซีลเพื่อซ่อมแซมฉุกเฉินได้ ช่องฉีดจาระบีแต่ละช่องมีวาล์วฉีดจาระบีและวาล์วทางเดียวแบบฝัง
4. มีการติดตั้งวาล์วระบายน้ำที่ตำแหน่งต่ำสุดของตัววาล์วเพื่อระบายและระบายช่องวาล์ว มีการติดตั้งวาล์วระบายอากาศที่ส่วนบนของตัววาล์วเพื่อระบายอากาศและทำความสะอาดช่องวาล์วทางออนไลน์ วาล์วระบายน้ำและวาล์วระบายอากาศอาจเป็นวาล์วแยกหรือข้อต่อระบายแบบพิเศษเพื่อความปลอดภัย ความน่าเชื่อถือ และความสะดวกสบาย
5. มีแผ่นเชื่อมต่อที่สามารถจับคู่กับอุปกรณ์ขับเคลื่อนต่างๆ รวมถึงที่จับ เฟืองตัวหนอน ไฟฟ้า นิวแมติก การเชื่อมต่อก๊าซ-ของเหลว การเชื่อมโยงไฟฟ้า-ไฮดรอลิก ฯลฯ
6. วาล์วที่มีปลายเชื่อมสามารถปรับวัสดุปลายวาล์ว (ส่วนการเปลี่ยนผ่าน) ตามเกรดวัสดุท่อของผู้ใช้เพื่อให้แน่ใจว่าสามารถปรับตัวและเชื่อมได้ของความแข็งแรงของวัสดุ สำหรับวาล์วที่มีปลอกที่ปลายทั้งสองข้าง ความยาวของปลอกทำให้มั่นใจได้ว่าการดำเนินการเชื่อมที่ไซต์งานจะไม่ส่งผลกระทบต่อวัสดุปิดผนึก
7. การออกแบบฝัง สำหรับวาล์วแบบฝัง ก้านวาล์วจะยาวขึ้นตามความต้องการของโครงการเพื่ออำนวยความสะดวกในการทำงานเหนือพื้นดิน และอุปกรณ์ฉีดจาระบี สิ่งปฏิกูล และอุปกรณ์ระบายอากาศที่เกี่ยวข้องจะขยายจากท่อลงสู่พื้น ลูกค้าระบุความสูงของวาล์วแบบฝังและยก
