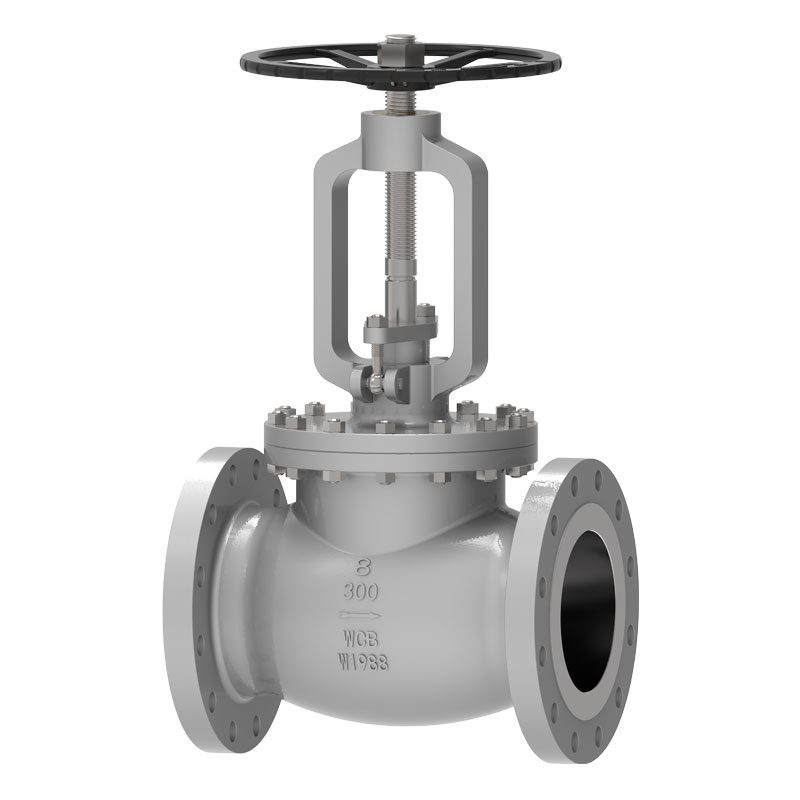

โกลบวาล์วเหล็กหล่อ

Waits' cast steel globe valve is of favorable price, excellent quality and high cost performance. We were founded in the United States in 1994 and established a branch in China in 2008. We have two production bases in Wenzhou and Tianjin. Cast steel globe valve can accurately control fluids and is a high-quality choice for pipeline fluid control. It is deeply favored by the international market, especially in Europe, America, the Middle East and other regions.

ส่งคำถาม

รายละเอียดสินค้า

โกลบวาล์วเหล็กหล่อฝากระโปรงแบบเกลียวเป็นวาล์วหยุดที่มีตัวถังและฝาปิดแบบสลักเกลียว และมีการติดตั้งปะเก็นหรือแหวนปิดผนึกแปดเหลี่ยมไว้ตรงกลางเป็นซีล ตามตำแหน่งการติดตั้งที่แตกต่างกัน วาล์วโลกสามารถแบ่งออกเป็นวาล์วโลกแบบตรง (วาล์วโลกชนิด T) และวาล์วโลกแบบไหลตรง (วาล์วโลกชนิด Y) เนื่องจากก้านวาล์วมีจังหวะเปิดหรือปิดค่อนข้างสั้นและมีฟังก์ชันตัดที่เชื่อถือได้มากและเนื่องจากการเปลี่ยนแปลงของการเปิดบ่าวาล์วเป็นสัดส่วนกับจังหวะของจานวาล์ว จึงเหมาะมากสำหรับการควบคุมการไหล สามารถใช้สำหรับตัด ควบคุม และควบคุมท่อส่งของเหลว เช่น น้ำประปา สิ่งปฏิกูล การก่อสร้าง อาหาร ไฟฟ้า ยา โลหะวิทยา สิ่งทอ พลังงาน ฯลฯ โดยทั่วไปโกลบวาล์วจะเชื่อมต่อกับท่อโดยการเชื่อมต่อหน้าแปลนหรือการเชื่อม การเชื่อมต่อ. อุปกรณ์เสริมไดรฟ์ ได้แก่: พวงมาลัย, เฟืองบายศรี, ไฟฟ้า, นิวแมติก ฯลฯ

มาตรฐานการดำเนินงาน

มาตรฐานการออกแบบ	ASME B16.34, บี 1873, EN558-1
มาตรฐานหน้าแปลน	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
วิธีการเชื่อมต่อ	RF, RTJ, BW
การทดสอบและการยอมรับ	API598, DIN3230
ความยาวโครงสร้าง	ASME B16.10, DIN3202, EN1092-1
การจัดอันดับความดันและอุณหภูมิ	ASME B16.34、
การทดสอบการทนไฟ	API607, API6FA
Low leakage standards	ISO 15848-1, เอพีไอ 622
การออกแบบป้องกันการกัดกร่อน	NACE MR 0103, NACE MR 0175

แอปพลิเคชัน

ขนาด	NPS 2″ ~ NPS 24″ DN50 ~ DN600
ช่วงความดัน	CL150~CL1500 PN10 ~ PN260
ช่วงอุณหภูมิ	;-196°C ~ +600°C
ช่วงการใช้งาน	น้ำประปา น้ำเสีย การก่อสร้าง ปิโตรเลียม อุตสาหกรรมเคมี อาหาร ยา สิ่งทอ ไฟฟ้า การต่อเรือ โลหะวิทยา ระบบพลังงาน ฯลฯ
โหมดขับเคลื่อน	Handwheel, เฟืองบายศรี, ไฟฟ้า, นิวแมติก ฯลฯ
Valve body/valve cover	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A,5A,6A), ล้อแม็ก 20, โมเนล...
พื้นผิวการปิดผนึก	ตัวถัง, โลหะผสมที่หุ้มตัวถัง, โลหะผสมที่มีความแข็งเป็นส่วนประกอบหลัก
ก้านวาล์ว	F6A F304 F316 F51 F53 โมเนล K500
Valve stem nut	โลหะผสมทองแดง
การบรรจุ	กราไฟท์ที่มีความยืดหยุ่น, การบรรจุแร่ใยหินกราไฟท์, โพลีเตตราฟลูออโรเอทิลีน...

คุณสมบัติด้านประสิทธิภาพ

1. ลูกโลกวาล์วเหล็กหล่ออาศัยแรงดันก้านวาล์วเพื่อทำให้พื้นผิวการปิดผนึกแผ่นดิสก์วาล์วและพื้นผิวการปิดผนึกบ่าวาล์วพอดีอย่างใกล้ชิดเพื่อป้องกันการไหลของตัวกลาง มันเป็นของวาล์วปิดผนึกบังคับ F
2. ทิศทางการไหลของตัวกลางของโกลบวาล์วคือ "เข้าต่ำและออกสูง" และ "เข้าสูงและออกต่ำ" ตัวกลางได้รับอนุญาตให้ไหลในทิศทางเดียวเท่านั้นและมีทิศทางระหว่างการติดตั้ง
3. รูปแบบโครงสร้างของตัววาล์วเป็นแบบตรง ไหลตรง และมุมขวา
4. เมื่อเปิดโกลบวาล์ว เมื่อความสูงเปิดของแผ่นวาล์วถึง 25% ถึง 30% ของเส้นผ่านศูนย์กลางระบุของวาล์วหยุด อัตราการไหลถึงสูงสุด แสดงว่าวาล์วหยุดถึงเปิดเต็มที่แล้ว ตำแหน่ง.
5. โครงสร้างวาล์วง่ายกว่าวาล์วประตู และสะดวกกว่าในการผลิตและบำรุงรักษา
6. พื้นผิวการปิดผนึกไม่ใช่เรื่องง่ายที่จะสวมใส่และเป็นรอยขีดข่วน และประสิทธิภาพการปิดผนึกก็ดี ไม่มีการเลื่อนสัมพัทธ์ระหว่างแผ่นดิสก์วาล์วและพื้นผิวการปิดผนึกตัววาล์วในระหว่างการเปิดและปิด ดังนั้นการสึกหรอและรอยขีดข่วนจึงไม่ร้ายแรง ประสิทธิภาพการปิดผนึกดี และอายุการใช้งานยาวนาน
7. เมื่อเปิดและปิด จังหวะของแผ่นดิสก์วาล์วมีขนาดเล็ก ดังนั้นความสูงของโกลบวาล์วจึงเล็กกว่าของวาล์วประตู แต่ความยาวของโครงสร้างจะยาวกว่าของวาล์วประตู
8. แรงบิดในการเปิดและปิดมีขนาดใหญ่และต้องใช้ความพยายามมากขึ้น
9. ความต้านทานของของเหลวมีขนาดใหญ่เนื่องจากช่องกลางในตัววาล์วมีความคดเคี้ยว ความต้านทานของของไหลมีขนาดใหญ่ และการใช้พลังงานมีขนาดใหญ่
10. แผ่นวาล์วมักจะสึกกร่อนเมื่อเปิดจนสุด

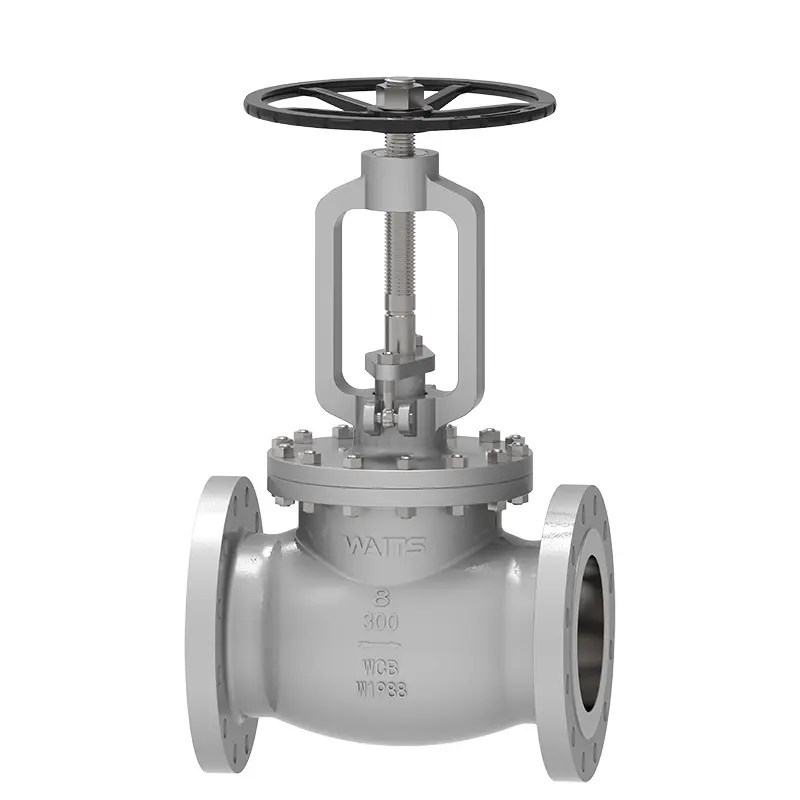

Cast Steel Globe Valve
