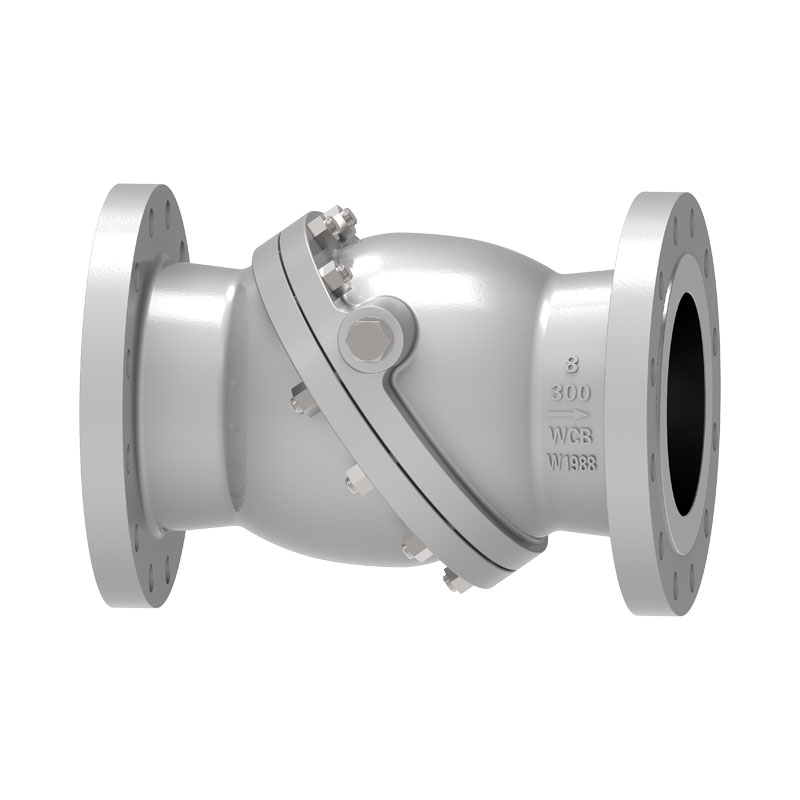

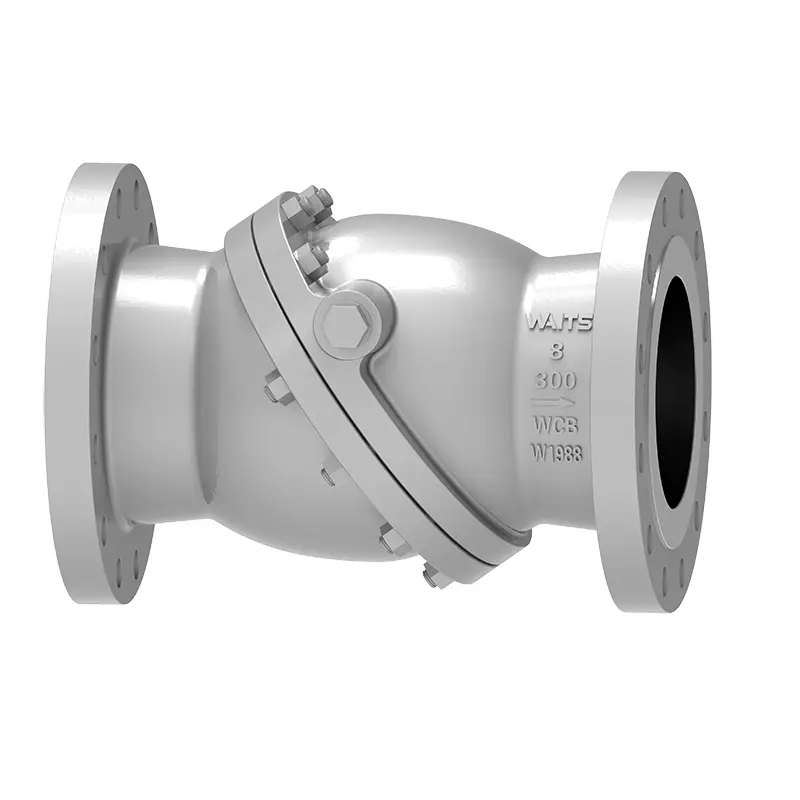

เช็ควาล์วจานเอียงเป็นผลิตภัณฑ์คุณภาพสูงและทนทานของ Waits Valve ในฐานะผู้ผลิตวาล์วมืออาชีพ เทคโนโลยีและอุปกรณ์การผลิตของเราตามทันอุตสาหกรรมขั้นสูงในแบบเรียลไทม์ หลังจากได้รับการปรับปรุงและตรวจสอบอย่างสมบูรณ์แล้ว สามารถปิดผลิตภัณฑ์ได้อย่างรวดเร็ว และแผ่นวาล์วสามารถเข้าถึงตำแหน่งบ่าวาล์วได้อย่างรวดเร็ว ช่วยลดปรากฏการณ์การกระแทก
เช็ควาล์วดิสก์แบบเอียงเป็นเช็ควาล์วแบบไม่กระแทก ข้อได้เปรียบหลักคือการเอาชนะผลกระทบและค้อนน้ำที่เกิดจากเช็ควาล์วสวิงและเช็ควาล์วยก และตระหนักถึงการทำงานที่ไม่กระทบกระเทือน
มาตรฐานการดำเนินงาน
มาตรฐานการออกแบบ | BS1868,API6D,API594 |
มาตรฐานหน้าแปลน | ASME B16.5、ASME B16.25、 |
วิธีการเชื่อมต่อ | RF.RTJ.BW |
การทดสอบและการยอมรับ | API598, API 6D |
ความยาวโครงสร้าง | API6D/ASME B16.10, |
ระดับความดันและอุณหภูมิ | ASME B16.34、 |
Anti-corrosion design | เนซ MR 0103 ,เนซ MR 0175.ISO15156 |
แอปพลิเคชัน
ขนาด | กรมอุทยานฯ 2”~ กรมอุทยานฯ 36” DN50 ~ DN900 |
ช่วงความดัน | CL150 ~CL600 PN10~ PN100 |
ช่วงอุณหภูมิ | ;-29°ซ~+545°ซ |
ช่วงการใช้งาน | เหมาะสำหรับตัวกลางต่างๆ เช่น น้ำ น้ำมันไอน้ำ กรดไนตริก กรดอะซิติก ตัวกลางออกซิไดซ์ที่แรง เป็นต้น |
ตัววาล์ว | การตีขึ้นรูป:A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, การหล่อ:A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2 |
แผ่นวาล์ว | การตีขึ้นรูป:A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, Monel, การหล่อ:A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2 |
บ่าวาล์ว | วัสดุของตัวเครื่อง, 13CR, สแตนเลส 304/316, โมเนล, ซีเมนต์คาร์ไบด์, โลหะผสม 20, โลหะผสมทองแดง ฯลฯ |
ก้านวาล์ว | A182 F6a,17-4PH,F304 F316, F51, ... |
คุณสมบัติด้านประสิทธิภาพ
The tilted disc check valve uses double eccentric discs in design and manufacturing, and the valve seat is a slightly elastic metal valve seat, which can ensure the sealing performance of the valve during operation. The butterfly disc helps to open quickly and has strong durability, effectively extending the service life, saving you maintenance and replacement costs, and has low flow resistance and excellent performance.
