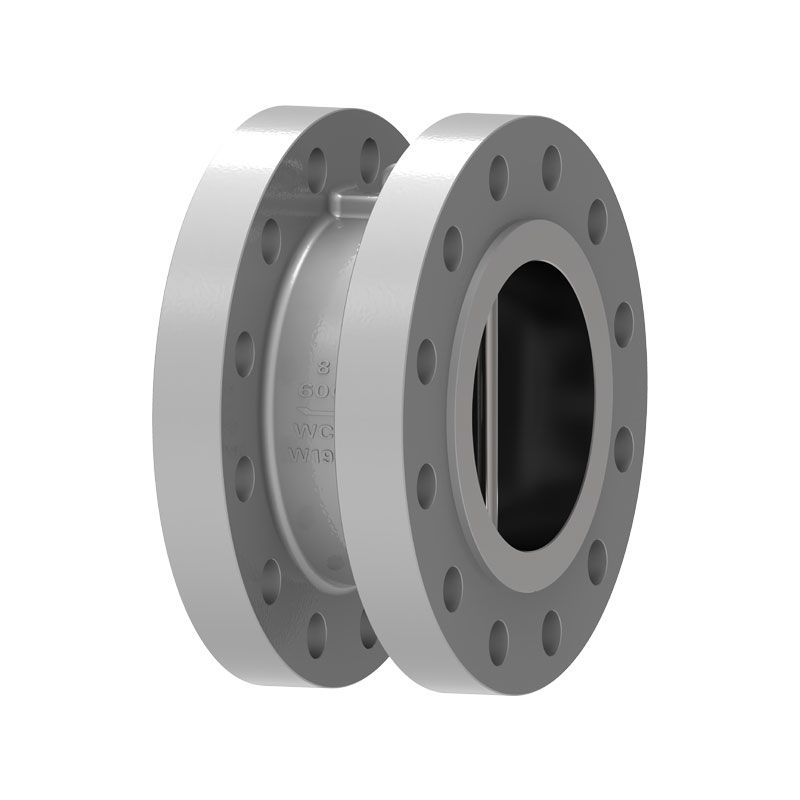

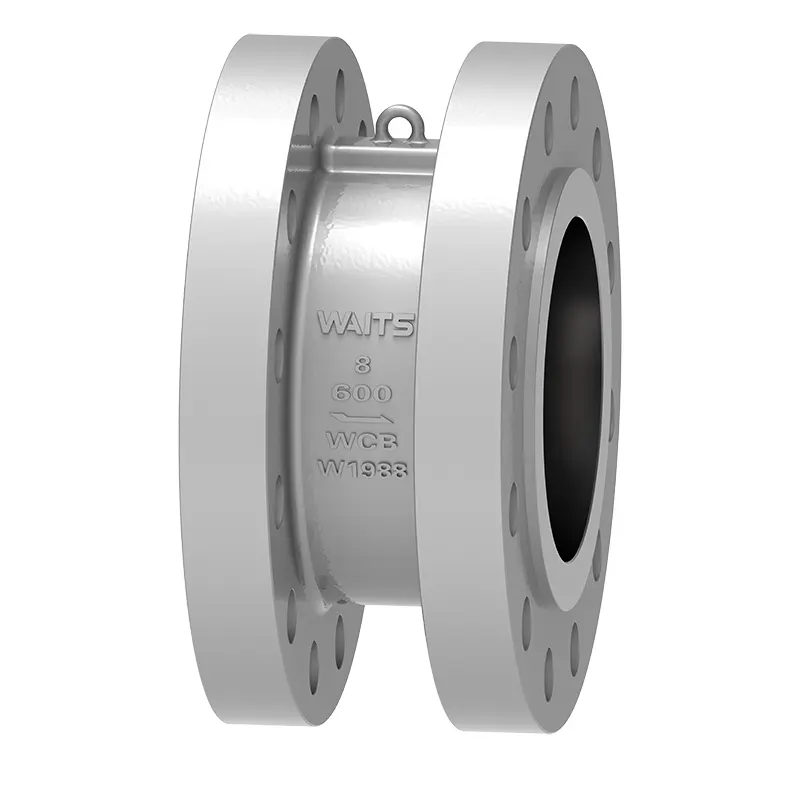

เช็ควาล์วเพลทคู่

แผ่นผีเสื้อของเช็ควาล์วเพลทคู่นั้นเป็นครึ่งวงกลมสองวง และแผ่นวาล์วแบบสปริงโหลดจะถูกแขวนไว้ที่พินแนวตั้งตรงกลาง เมื่อเปิดวาล์ว แรงรวมของของไหลอยู่ที่ศูนย์กลางของพื้นผิวการปิดผนึกแผ่นดิสก์วาล์ว และจุดออกฤทธิ์ของแรงรองรับสปริงอยู่ที่ศูนย์กลางของพื้นผิวแผ่นดิสก์วาล์ว เพื่อให้รากของวาล์ว ดิสก์จะเปิดออกก่อน จึงหลีกเลี่ยงการสึกหรอของพื้นผิวซีลที่เกิดขึ้นเมื่อเปิดดิสก์วาล์วของวาล์วธรรมดาแบบเก่า และปรับปรุงความทนทานได้อย่างมีประสิทธิภาพ
เมื่ออัตราการไหลช้าลง ภายใต้การกระทำของแรงปฏิกิริยาสปริงบิด แผ่นวาล์วจะค่อยๆ เข้าใกล้บ่าวาล์ว และวาล์วตรวจสอบเพลตคู่จะเข้าสู่ขั้นตอนการปิดช้า เมื่อของไหลไหลย้อนกลับ การทำงานร่วมกันของแรงของจานวาล์วและแรงปฏิกิริยาของสปริงบิดจะเพิ่มการปิดของจานวาล์วตามลำดับ และเข้าสู่ขั้นตอนการปิดอย่างรวดเร็ว สิ่งนี้จะช่วยลดผลกระทบของค้อนน้ำได้อย่างมีประสิทธิภาพและลดอันตรายจากค้อนน้ำ เมื่อปิด การกระทำของจุดแรงสปริงจะทำให้ด้านบนของจานวาล์วปิดก่อน ป้องกันไม่ให้รากของจานวาล์วกัด

มาตรฐานการดำเนินงาน

แอปพลิเคชัน

คุณสมบัติด้านประสิทธิภาพ

1. วาล์วตรวจสอบแผ่นคู่ประกอบด้วยตัววาล์ว แผ่นวาล์ว เพลาวาล์ว และสปริง ฯลฯ ใช้การเชื่อมต่อแบบแคลมป์และโครงสร้างที่กะทัดรัด
2. The butterfly plate is two semicircles, and the spring is used for forced reset. The sealing surface can be welded with wear-resistant material or lined with rubber. It has a wide range of use and reliable sealing.
3. จังหวะปิดของแผ่นวาล์วสั้นและมีสปริงโหลดด้วยความเร็วในการปิดที่รวดเร็วซึ่งสามารถลดปรากฏการณ์ค้อนน้ำได้
4. เหมาะสำหรับโอกาสที่มีพื้นที่ติดตั้งจำกัดและสามารถใช้กับท่อแนวนอนหรือแนวตั้งได้
5. สามารถนำไปใช้กับสื่อต่าง ๆ เช่นน้ำ, น้ำมันไอน้ำ, กรดไนตริก, กรดอะซิติก, ตัวกลางออกซิไดซ์ที่แรง ฯลฯ
