ซอฟท์ซีล เช็ควาล์วเพลทคู่

คุณสามารถวางใจได้ในการเลือกเช็ควาล์วเพลทคู่ซีลอ่อนที่ผลิตโดย Waits ในฐานะซัพพลายเออร์วาล์วที่มีสายการผลิตที่สมบูรณ์ ผลิตภัณฑ์ของเราจึงสามารถปรับแต่งได้สูง ในแง่ของการซีล เราสามารถมีรูปแบบการซีลได้หลากหลาย เช่น NBR, EPDM, Hypalon, FKM ฯลฯ ซึ่งสามารถปรับแต่งตามความต้องการของคุณและตรงตามมาตรฐานที่แตกต่างกัน เช่น API/DIN/JIS

ส่งคำถาม

รายละเอียดสินค้า

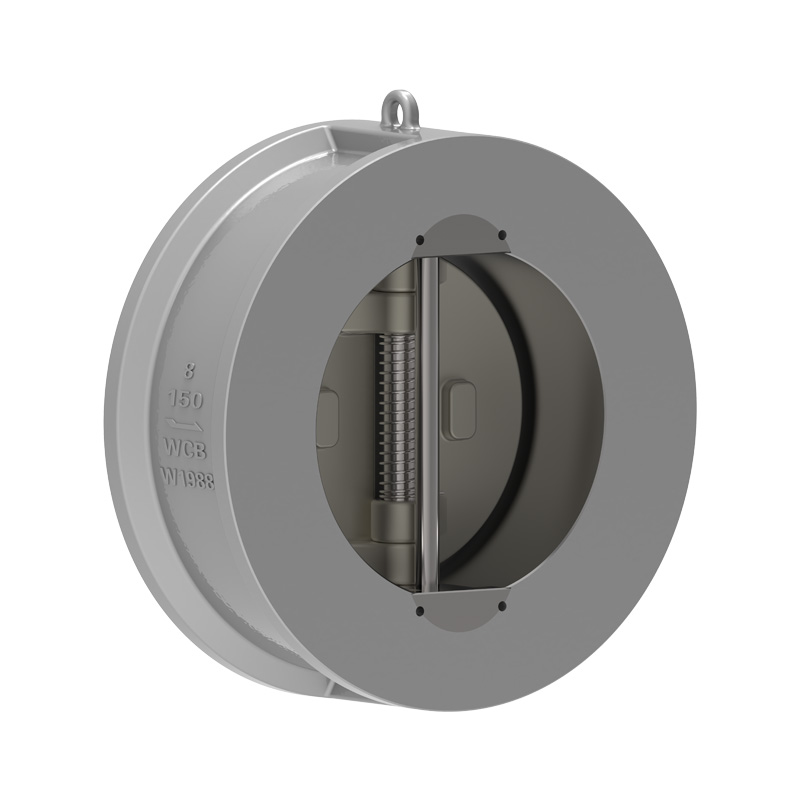

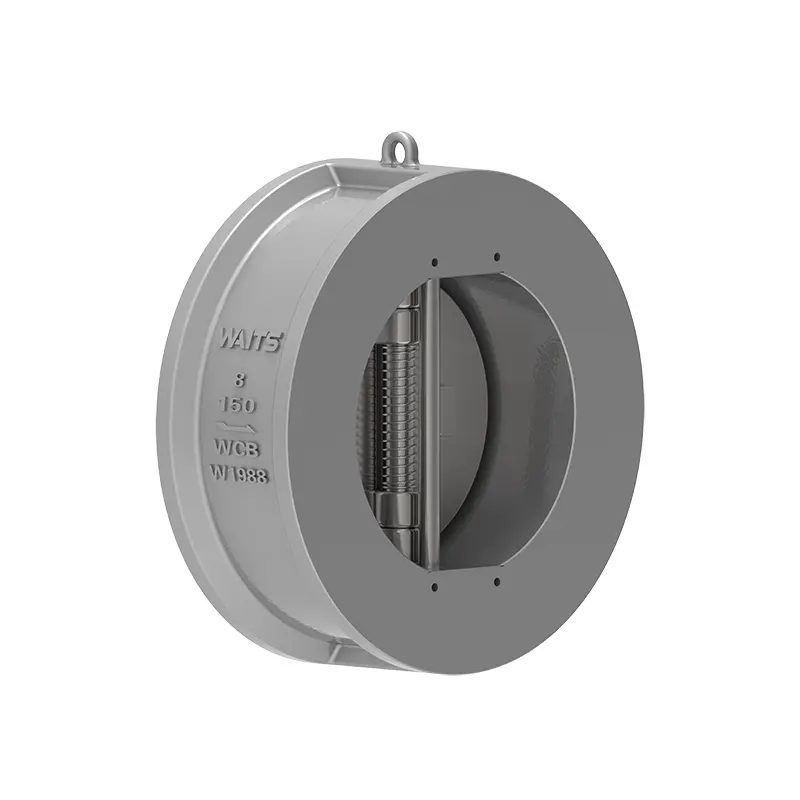

The butterfly plate of the soft seal dual plate check valve is two semicircles, with a spring-loaded disc suspended on a central vertical pin.
เมื่อเปิดวาล์ว แรงรวมของของไหลจะอยู่ที่ศูนย์กลางของพื้นผิวการปิดผนึกของแผ่นดิสก์ และจุดออกฤทธิ์ของแรงรองรับสปริงที่ทำหน้าที่เป็นปฏิกิริยาจะอยู่ที่ศูนย์กลางของพื้นผิวของแผ่นดิสก์ ดังนั้น รากของแผ่นดิสก์จะเปิดขึ้นก่อน เพื่อหลีกเลี่ยงการสึกหรอของพื้นผิวซีลที่เกิดขึ้นเมื่อเปิดแผ่นดิสก์ในวาล์วธรรมดาแบบเก่า และเพิ่มความทนทานของซีลวาล์ว
เมื่ออัตราการไหลช้าลง ภายใต้การกระทำของแรงปฏิกิริยาสปริงบิด แผ่นดิสก์จะค่อยๆ เข้าใกล้บ่าวาล์วและเข้าสู่ขั้นตอนการปิดวาล์วอย่างช้าๆ เมื่อของไหลไหลกลับ แรงที่กระทำต่อจานเบรกและแรงปฏิกิริยาของสปริงบิดจะทำงานร่วมกัน และการปิดของจานจะเพิ่มขึ้นตามลำดับ เข้าสู่ขั้นตอนการปิดอย่างรวดเร็ว วัตถุประสงค์ของการออกแบบนี้คือเพื่อลดปรากฏการณ์ค้อนน้ำ ลดอันตรายจากค้อนน้ำ และยืดอายุการใช้งานได้ดีขึ้น เมื่อปิด จุดแรงสปริงจะทำให้ด้านบนของจานปิดก่อน ป้องกันไม่ให้รากกัดและเพิ่มความทนทานของพื้นผิวซีลวาล์ว

มาตรฐานการดำเนินงาน

มาตรฐานการออกแบบ	API594, API6D, ASME B16.34
มาตรฐานหน้าแปลน	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1
Connection methods	ประเภทเวเฟอร์, ประเภทหน้าแปลน, ประเภท Lug,
การทดสอบและการยอมรับ	API598, API 6D,
ความยาวโครงสร้าง	API594, API6D, DIN3202
Pressure and temperature levels	ASME B16.34

แอปพลิเคชัน

ขนาด	กรมอุทยานฯ 2”~ กรมอุทยานฯ 60” DN50 ~ DN1500
ช่วงความดัน	CL125 ~CL150 PN10~ PN16
ช่วงอุณหภูมิ	;-20-150
ช่วงการใช้งาน	เหมาะสำหรับตัวกลางต่างๆ เช่น น้ำ น้ำมันไอน้ำ กรดไนตริก กรดอะซิติก ตัวกลางออกซิไดซ์ที่แรง เป็นต้น
ตัววาล์ว	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
แผ่นวาล์ว	การหล่อ：A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
บ่าวาล์ว	NBR, EPDM, FKM...
ก้านวาล์ว	A182 F6a,17-4PH，F304 F316, F51, ...

Performance Features

1. ส่วนประกอบของวาล์วตรวจสอบแผ่นคู่ซีลแบบนุ่มประกอบด้วยตัววาล์ว แผ่นวาล์ว เพลาวาล์ว สปริง และส่วนอื่น ๆ ซึ่งเชื่อมต่อกันด้วยประเภทหนีบและมีโครงสร้างที่กะทัดรัด
2. The butterfly plate of the valve is made of two semicircles and is forced to return by a spring. The sealing surface can be made of wear-resistant material surfacing on the body or lined with rubber. It has a wide range of uses and reliable sealing.
3. แผ่นวาล์วมีจังหวะการปิดที่สั้นและมีสปริงโหลด โดยมีการทำงานที่ละเอียดอ่อนและความเร็วในการปิดที่รวดเร็ว ซึ่งช่วยลดค้อนน้ำได้อย่างมาก
4. Because the soft seal dual plate check valve has a compact structure, small size, light weight, and easy installation, it is suitable for use in situations where the installation space is limited. It can be used in horizontal or vertical pipes.
5. Applicable to water, steam oil, nitric acid, acetic acid, strong oxidizing media and other media.

Soft Seal Dual Plate Check Valve
