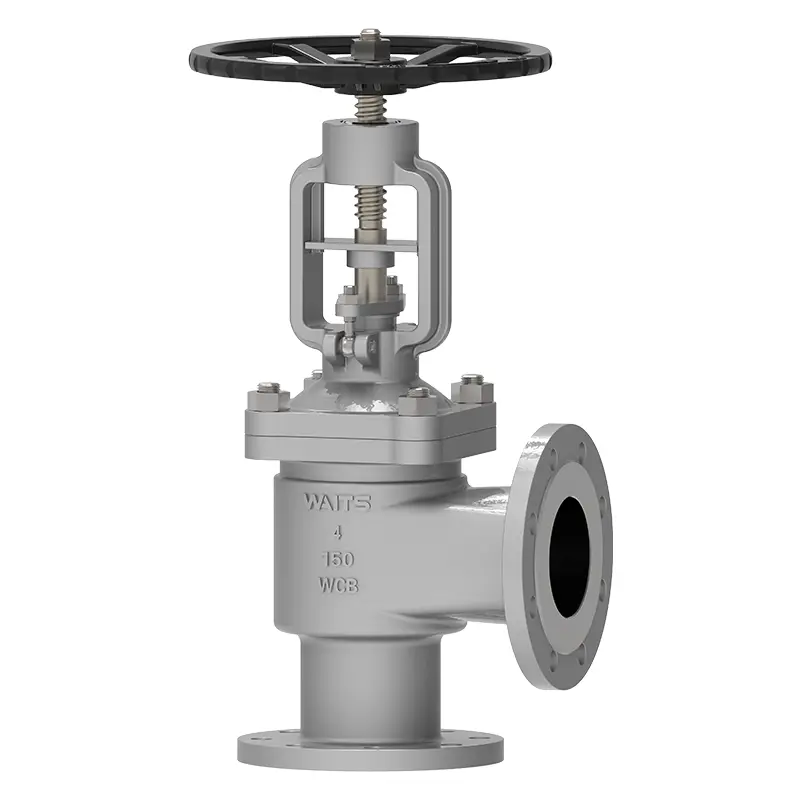

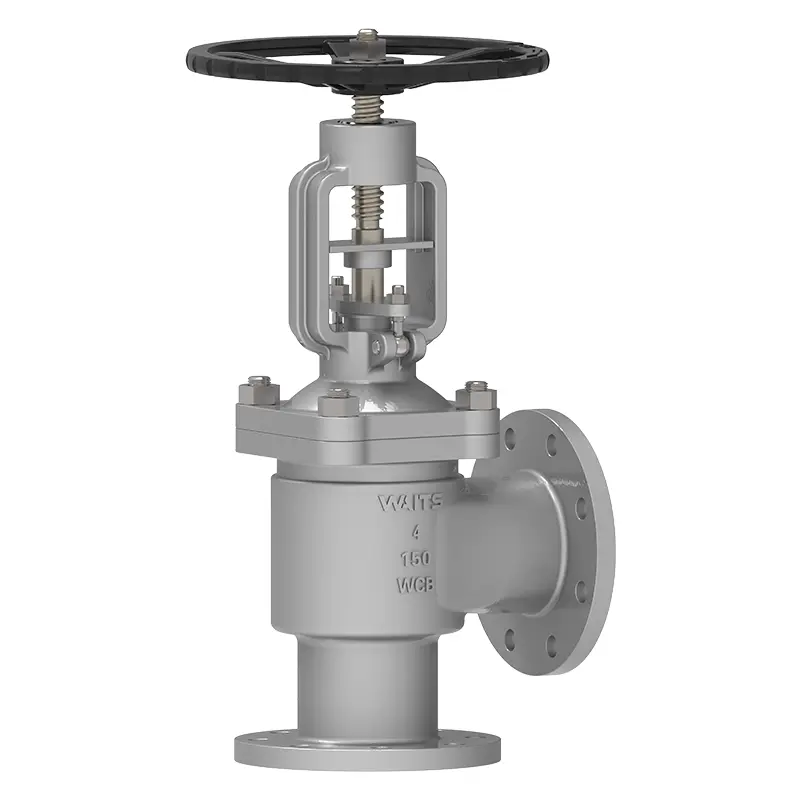

Angle Bellows Globe Valve

Angle Bellows Globe Valve ใช้เทคโนโลยี "ซีลคู่" ซึ่งประกอบด้วยเครื่องสูบลมโลหะและการบรรจุให้การป้องกันสองครั้ง การออกแบบ 90 องศาช่วยประหยัดพื้นที่และมีการไหลของความต้านทานต่ำซึ่งสามารถลดการใช้พลังงานสำหรับคุณ การเลือกวาล์ว WATS หมายถึงการเลือกทีมที่มั่นใจ

ส่งคำถาม

รายละเอียดสินค้า

WATS Valve มุมคุณภาพสูง Bellows Globe Valve ใช้การออกแบบ 90 องศาซึ่งช่วยให้ของเหลวเปลี่ยนทิศทางที่มุมขวาและควบคุมการไหลหรือการตัดของของเหลวโดยการหมุนก้านวาล์ว เครื่องสูบลมโลหะถูกใช้เป็นส่วนประกอบการปิดผนึกหลักภายในตัววาล์วรวมกับการบรรจุแบบดั้งเดิม แผ่นดิสก์วาล์วเคลื่อนที่เป็นเส้นตรงตามเส้นกึ่งกลางของของเหลวและเครื่องสูบลมขยายหรือหดตัวตามลำดับการแยกของเหลวออกจากสภาพแวดล้อมภายนอกและป้องกันการรั่วไหล

มาตรฐานการใช้งาน Bellows Globe Valve ‌
มาตรฐานการออกแบบ	DIN3356 /BS1873 /ASME B16.34
มาตรฐานหน้าแปลน	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
การเชื่อมต่อ	RF/FF/RTJ
ทดสอบการยอมรับ	และ 12266 API598
ความยาวโครงสร้าง	EN558/ ASME B16.10
การจัดอันดับความดันและอุณหภูมิ	ASME B16.34
การทดสอบไฟ	API607 API6FA
มาตรฐานการรั่วไหลต่ำ	API 622
การออกแบบต่อต้านการกัดกร่อน	Nace MR 0175
แอปพลิเคชันมุมลิ้นลูกโลก
ขนาด	DN15 ~ DN300 （NPS½ "~ 12")
ช่วงความดัน	PN16 ~ PN160 （Class150 ~ 900)
ช่วงอุณหภูมิ	-29 ℃～+570 ℃
แอปพลิเคชัน	ของเหลวกรด/อัลคาไลก๊าซธรรมชาติเหลวน้ำมันความหนืดสูงเครือข่ายไปป์ไลน์ใต้ดินโมดูลการรวมอุปกรณ์ ฯลฯ
โหมดไดรฟ์	Handwheel, Bevel Gear, Electric, Pneumatic ฯลฯ
ฝาครอบตัววาล์ว/วาล์ว	การตีร่าง: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, การหล่อ: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
แกนวาล์ว	การตีพิมพ์: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, การหล่อ: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
พื้นผิวการปิดผนึก	ร่างกายหลัก, โลหะผสมโลหะหลักที่ทำจากเหล็ก, โลหะผสมที่มีพื้นฐาน
ก้านวาล์ว	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
น็อตก้านวาล์ว	โลหะผสมทองแดง
ไม้เท้า	กราไฟท์ที่มีความยืดหยุ่น, การบรรจุกราไฟท์แร่ใยหิน, polytetrafluoroethylene ...

ลักษณะประสิทธิภาพ

โครงสร้างของวาล์วลูกโลกแองเกิ้ลเบลโลว์ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีความต้องการความน่าเชื่อถือสูงเช่นระบบการจัดการกับสื่อที่เป็นพิษไวไฟหรือกัดกร่อน

ข้อดี

1. ส่วนประกอบสำคัญของมุมลิ้นลูกโลกมุมเป็นเครื่องสูบลมโลหะ มันเชื่อมต่อฝาครอบวาล์วและก้านวาล์วโดยการเชื่อมม้วนอัตโนมัติ เครื่องสูบลมโลหะช่วยให้มั่นใจได้ว่าส่วนก้านวาล์วนั้นปราศจากการรั่วไหล

2. ต้องขอบคุณการออกแบบรูปกรวยและความคล่องตัวทำให้แผ่นดิสก์วาล์วซีลได้อย่างน่าเชื่อถือและมีอายุการใช้งานที่ยาวนานขึ้น

3. การออกแบบซีลคู่ (Bellows + Packing) เครื่องสูบลมและการบรรจุจะป้องกันการรั่วไหลและให้เอฟเฟกต์การปิดผนึกที่ยอดเยี่ยม

4. มุมลิ้นลูกโลกมุมสามารถหล่อลื่นก้านวาล์วและแขนเสื้อได้โดยตรง

5. ล้อเลียนตามหลักสรีรศาสตร์ อายุการใช้งานที่ยาวนานขึ้นและการทำงานที่ง่ายขึ้น

Angle Bellows Globe Valve
