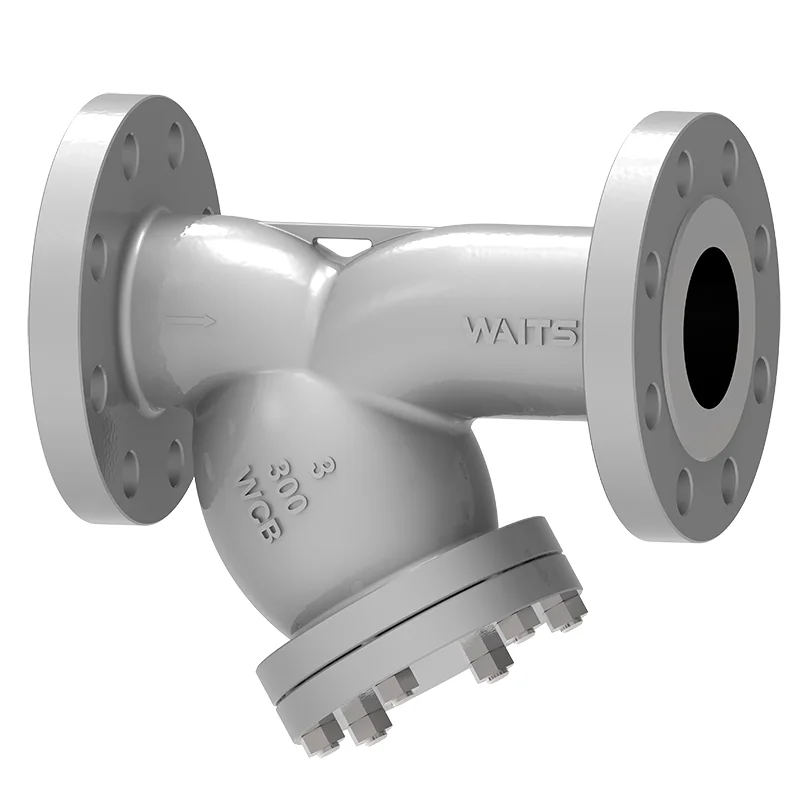

Y-Strainer

วาล์ว Waits Y-Strainer ช่วยลดการสูญเสียความดันด้วยการออกแบบรูปตัว y และร่างกายที่มีความแม่นยำหล่อ จากที่กรองเกลียวเหล็กหล่อความดันต่ำอย่างง่ายไปจนถึงเครื่องกรองโลหะผสมแรงดันพิเศษขนาดใหญ่ที่มีการออกแบบฝาครอบแบบกำหนดเองเรามีผลิตภัณฑ์ที่เหมาะสมสำหรับการใช้งานของคุณ ตัวกรองมีอยู่ในวัสดุที่หลากหลายและการจัดอันดับ ANSI

ส่งคำถาม

รายละเอียดสินค้า

รอวาล์วรอการลดความดันลดความดันและการจับสิ่งสกปรกโดยใช้หน้าจอที่มีรูพรุนหรือลวดตาข่ายเพื่อกำจัดอนุภาคที่เป็นกลไกออกมาจากการไหลของไอน้ำก๊าซหรือระบบท่อของเหลวและปกป้องอุปกรณ์ เครื่องกรองทำจากสแตนเลสสตีลหรือเหล็กดัดที่แม่นยำ หน้าจอที่ถอดออกได้และการเชื่อมต่อที่เรียบง่ายทำให้ง่ายต่อการบำรุงรักษาและติดตั้งและเหมาะสำหรับระบบปิโตรเคมีพลังงานและ HVAC

การติดตั้งที่กรองก่อนที่วาล์วและเครื่องมือสามารถประหยัดค่าบำรุงรักษาและซ่อมแซมราคาแพงได้ ใช้ Waits วาล์วที่กรองด้วยวาล์วตรวจสอบที่นั่งอ่อน (หรือวาล์วบอลจากผู้ผลิตรายอื่น) เพื่อกำจัดสารปนเปื้อนที่เป็นอันตรายได้อย่างมีประสิทธิภาพ Waits Valvey-Strainers มีให้เลือกมากมายในวัสดุที่หลากหลายและการเชื่อมต่อสิ้นสุดอย่างเต็มรูปแบบเพื่อรองรับการใช้งานที่หลากหลาย การออกแบบรูปร่าง "y" ช่วยลดการอุดตันของเหลวและทำให้การไหลของการไหลนั้นไม่มีสิ่งกีดขวาง ซีล CAP (ตัวเลือกกราไฟท์เหมาะสำหรับสภาพแวดล้อมที่อุณหภูมิสูง) ช่วยป้องกันการรั่วไหลได้อย่างมีประสิทธิภาพ นอกจากนี้ตัวกรองยังมีพอร์ตท่อระบายน้ำสำหรับการทำความสะอาดด้วยตนเองและการบำรุงรักษาง่าย

มาตรฐานการดำเนินการ
มาตรฐานการออกแบบ	API 6D, EN1074
มาตรฐานหน้าแปลน	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
การเชื่อมต่อ	NPT, RF, FF, RTJ, BW, SW
ทดสอบการยอมรับ	ไฟ 598 EN12266
ความยาวโครงสร้าง	API6D/ASME B16.10/EN558
การจัดอันดับความดันและอุณหภูมิ	ASME B16.34
การทดสอบไฟ	6FA Fire Flight607
มาตรฐานการรั่วไหลต่ำ	ISO 15848-1, API 622
การออกแบบต่อต้านการกัดกร่อน	Nace MR 0175
แอปพลิเคชัน -y-Strainer
ขนาด	NPS 1/4″ ~ NPS 24″ DN6 ~ DN600
ช่วงความดัน	CL150 ~ CL2500 PN16 ~ PN160
ช่วงอุณหภูมิ	-20 ℃ ~ 450 ℃
แอปพลิเคชัน	น้ำ, น้ำมัน, ก๊าซ, ไอน้ำ, ของเหลวที่กัดกร่อนหรือกัดกร่อนอย่างรุนแรง (ต้องการวัสดุที่สอดคล้องกันเช่นสแตนเลส, เยื่อบุฟลูออรี
ตัววาล์ว	เหล็กหล่อ, เหล็กดัด, เหล็กกล้าคาร์บอน, สแตนเลส (F304/F316), ซับในฟลูออรีน
กรอง	F304, F304L, F316, F316L, ลวดเหล็กชุบสังกะสี, ลวดทองแดง

ลักษณะประสิทธิภาพ

Waits Y-Strainer นำเสนอการออกแบบโครงสร้างขนาดกะทัดรัดพร้อมการกำหนดค่ารูปตัว Y ที่มีความคล่องตัวซึ่งช่วยลดความต้องการการสูญเสียความดันและพื้นที่การติดตั้ง มันให้การกรองที่มีประสิทธิภาพสูงผ่านหน้าจอตาข่ายที่ปรับแต่งได้ (20-300 ตาข่าย) เพื่อดักจับอนุภาคสนิมและเศษซากเพื่อให้มั่นใจว่าการป้องกันอุปกรณ์ในท่อ ในที่สุดการติดตั้งและการบำรุงรักษาที่ง่ายจะเปิดใช้งานโดยการเชื่อมต่อ NPT และฝาครอบด้านล่างที่ถอดออกได้สำหรับการทำความสะอาดหน้าจออย่างรวดเร็วโดยไม่ต้องถอดประกอบระบบ

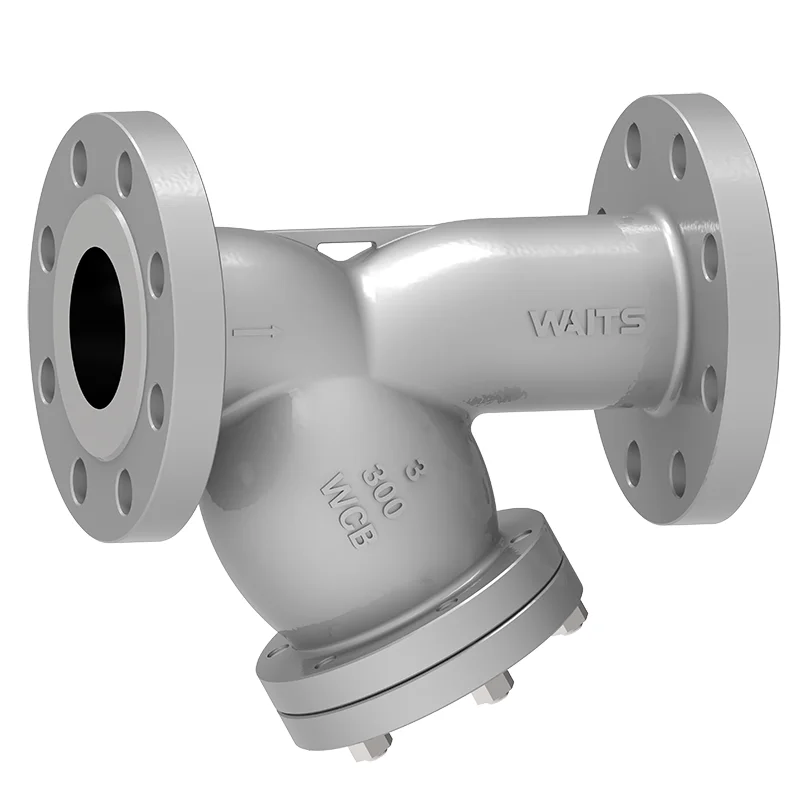

Y Strainer
