Ir-Strainer เหล็กดัด

รอวาล์ว Ductile Iron Y-Strainer ใช้ความแข็งแรงสูงหนึ่งชิ้นและเปลือกเหล็กดัดคุณภาพสูงเพื่อปกป้องระบบท่อ ประเภท Y ที่ออกแบบโดยทีมงานของเราสามารถกรองสิ่งสกปรกได้อย่างมีประสิทธิภาพด้วยการสูญเสียความดันต่ำ เมื่อคุณทำงานในท่อส่งอุตสาหกรรมและพลเรือนคุณจะนึกถึงผลิตภัณฑ์นี้มีประโยชน์และเป็นประโยชน์กับคุณ!

ส่งคำถาม

รายละเอียดสินค้า

รอการแยกเหล็กวาล์วสมดุลเหล็กดัด Y-strainer ช่วยในการกรองสสารอนุภาค ตัวกรองประเภท Y มีอินเทอร์เฟซแบบเกลียวหลายตัวสำหรับการเชื่อมต่อจุด PT, พอร์ตไอเสียและอุปกรณ์เสริม นอกจากนี้ยังมาพร้อมกับตัวกรองสแตนเลสแบบบูรณาการ การออกแบบที่เข้มงวดนี้เป็นพื้นฐานสำหรับความอุ่นใจของคุณ!

หลักการทำงาน

เมื่อของเหลวเข้าสู่การรอการหมุนของเหล็กแบบ ductile จากท่อมันจะไหลเข้าสู่ช่อง "Y"-รูปทรง ภายใต้การกระทำของตัวกรองสิ่งสกปรกจะถูกดักจับที่ด้านนอกของตัวกรองในขณะที่ของเหลวที่สะอาดจะผ่านตัวกรองเข้าไปในเต้าเสียบตัวกรองและยังคงไหลในท่อ เมื่อกระบวนการกรองยังคงดำเนินต่อไปสิ่งสกปรกจะค่อยๆสะสมบนพื้นผิวตัวกรอง เมื่อตัวกรองอุดตันในระดับหนึ่งความแตกต่างของความดันระหว่างทางเข้าของตัวกรองและทางออกจะเพิ่มขึ้นส่งผลกระทบต่อการไหลของของเหลวปกติ ในเวลานี้ตัวกรองจะต้องได้รับการทำความสะอาดหรือเปลี่ยน

มาตรฐานการใช้งาน-‌ductile iron y-strainer
มาตรฐานการออกแบบ	API 6D, EN1074
มาตรฐานหน้าแปลน	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
การเชื่อมต่อ	NPT, RF, FF, RTJ, BW, SW
ทดสอบการยอมรับ	ไฟ 598 EN12266
ความยาวโครงสร้าง	API6D/ASME B16.10/EN558
การจัดอันดับความดันและอุณหภูมิ	ASME B16.34
การทดสอบไฟ	6FA Fire Flight607
มาตรฐานการรั่วไหลต่ำ	ISO 15848-1, API 622
การออกแบบต่อต้านการกัดกร่อน	Nace MR 0175
แอปพลิเคชัน-‌ductile iron y-strainer
ขนาด	NPS 1/4″ ~ NPS 12″ DN6 ~ DN300
ช่วงความดัน	cl125 ~ cl150 pn10 ~ pn25
ช่วงอุณหภูมิ	-20 ℃ ~ 300 ℃
แอปพลิเคชัน	น้ำเย็นน้ำร้อน (อุณหภูมิมักจะเป็น≤120℃ควรให้ความสนใจกับเสถียรภาพทางความร้อนของเหล็กหล่อ); น้ำในประเทศ, น้ำไหลเวียนอุตสาหกรรม, น้ำดับเพลิง, อากาศอัด (ควรมีความดัน≤1.6mpaเพื่อหลีกเลี่ยงแรงดันเหล็กหล่อเกิน); ก๊าซที่ไม่ใช่การกัดกร่อน (เช่นไนโตรเจน, คาร์บอนไดออกไซด์ ฯลฯ ); น้ำมันหล่อลื่นน้ำมันไฮดรอลิก (น้ำมันที่ไม่กัดกร่อนอย่างเข้มงวดจะต้องมีการตรวจสอบการปิดผนึก); เชื้อเพลิงความหนืดต่ำ (เช่นดีเซลการติดต่อระยะยาวกับตัวทำละลายที่แข็งแกร่งควรหลีกเลี่ยง)
ตัววาล์ว	เหล็กหล่อ
กรอง	F304, F304L, F316, F316L, ลวดเหล็กชุบสังกะสี, ลวดทองแดง

ลักษณะประสิทธิภาพ

การหมุนของ Ir-strainer Ductile Iron ได้รับชื่อจากโครงสร้างรูปทรง "Y" ซึ่งออกแบบมาเพื่อให้แน่ใจว่าการไหลของของเหลวที่ราบรื่นภายในเครื่องกรองและลดความต้านทานการไหล โดยทั่วไปแล้วจะมีการออกแบบที่ถอดออกได้เช่นหน้าแปลนหรือการเชื่อมต่อแบบเกลียวช่วยให้การทำความสะอาดหรือเปลี่ยนหน้าจอตัวกรองได้ง่ายเมื่อมันอุดตันเพียงแค่ถอดประกอบการเชื่อมต่อที่สอดคล้องกันช่วยให้สามารถบำรุงรักษาภายในได้อย่างง่ายดาย ด้วยโครงสร้างที่เรียบง่ายและตัวเลือกการติดตั้งที่ยืดหยุ่นตัวกรองนี้สามารถติดตั้งในแนวนอนหรือแนวตั้งตามเลย์เอาต์ไปป์ไลน์ ยิ่งไปกว่านั้นการออกแบบที่ถอดออกได้ช่วยให้การบำรุงรักษาสะดวก: ผู้ประกอบการสามารถถอดแยกชิ้นส่วนที่กรองเพื่อทำความสะอาดหรือเปลี่ยนหน้าจอได้อย่างง่ายดายโดยไม่มีเครื่องมือพิเศษซึ่งจะช่วยลดค่าใช้จ่ายในการบำรุงรักษาและความซับซ้อน

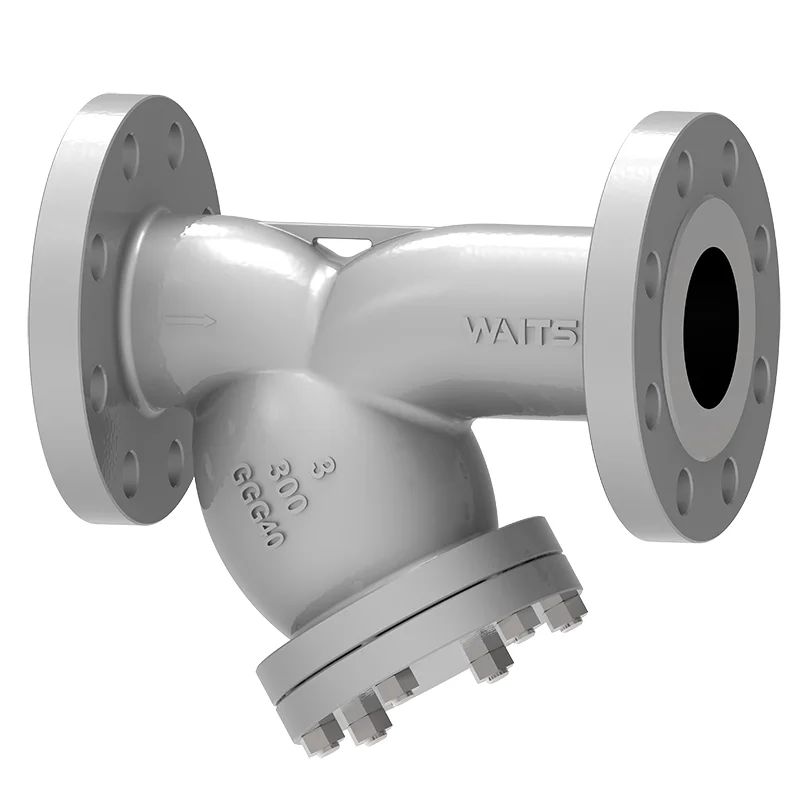

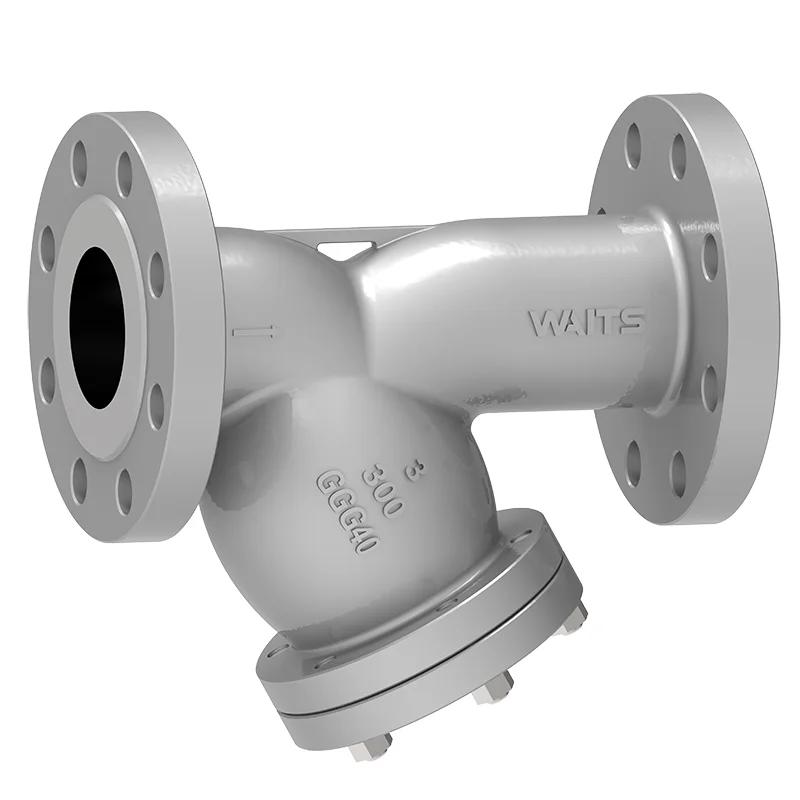

Ductile Iron Y Strainer
