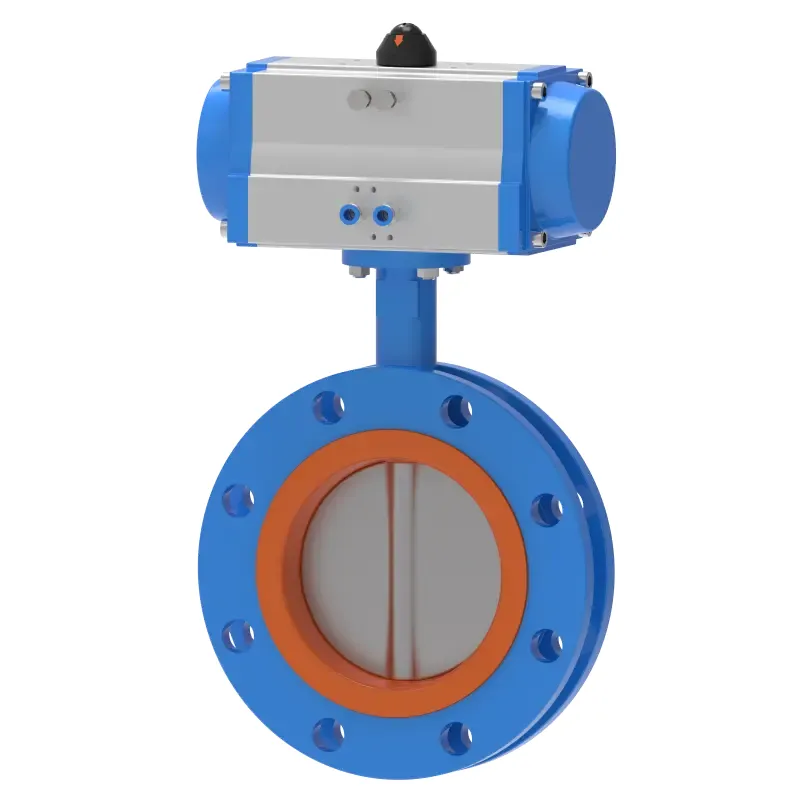

บัตเตอร์ฟลายวาล์วหน้าแปลนตัวยู

เวตส์วาล์ว U-Type Flange Butterfly Valve ทนทาน ขนาดเล็ก น้ำหนักเบา ประกอบด้วยชิ้นส่วนเพียงไม่กี่ชิ้น นอกจากนี้ยังสามารถเปิดปิดได้อย่างรวดเร็วอีกด้วย เมื่อวาล์วผีเสื้อหน้าแปลนอยู่ในตำแหน่งเปิดเต็มที่ ความหนาของแผ่นผีเสื้อเป็นเพียงความต้านทานสำหรับตัวกลางที่จะไหลผ่านตัววาล์ว ดังนั้นแรงดันตกที่เกิดจากวาล์วจึงมีน้อยมาก และมีลักษณะการควบคุมการไหลที่ดีกว่า ประเภทการซีลของวาล์วผีเสื้อหน้าแปลน U-Type คือการซีลแบบยืดหยุ่นและการซีลโลหะ วาล์วซีลแบบยืดหยุ่น แหวนซีลสามารถฝังอยู่ในตัววาล์วหรือติดตั้งไว้รอบแผ่นผีเสื้อ

คุณสมบัติ

1. บัตเตอร์ฟลายวาล์วมีโครงสร้างเรียบง่าย ปริมาตรน้อย น้ำหนักเบา และประกอบด้วยชิ้นส่วนเพียงไม่กี่ชิ้น นอกจากนี้เพียงหมุน 90° เพื่อเปิดและปิดอย่างรวดเร็วทำให้ใช้งานง่าย ในขณะเดียวกันวาล์วก็มีคุณสมบัติการควบคุมของไหลที่ดี

2. โครงสร้างเรียบง่ายและกะทัดรัดและสามารถเปิด/ปิดได้อย่างรวดเร็ว 90 °

3. แรงบิดในการทำงานต่ำมาก ประหยัดพลังงาน

4. เส้นโค้งการไหลมีแนวโน้มเป็นเส้นตรง ซึ่งแสดงถึงประสิทธิภาพการควบคุมที่ดีเยี่ยม

5. การเลือกใช้วัสดุที่หลากหลายเหมาะสำหรับสื่อต่างๆ

เพียงหมุน 90° เพื่อเปิดและปิดอย่างรวดเร็ว ใช้งานง่าย ในเวลาเดียวกัน วาล์วผีเสื้อหน้าแปลน U-Type มีคุณสมบัติการควบคุมของไหลที่ดีเยี่ยม

อายุการใช้งานของวาล์วปิดผนึกโลหะมักจะยาวนานกว่าวาล์วปิดผนึกแบบยืดหยุ่น แต่เป็นการยากที่จะบรรลุการปิดผนึกอย่างสมบูรณ์

การเปรียบเทียบระหว่างวาล์วปีกผีเสื้อชนิด U-Type และวาล์วปีกผีเสื้อแบบแคลมป์คู่

1. วัสดุ (ความคล้ายคลึง):

ตัววาล์ว: เหล็กหล่อสีเทา; เหล็กดัด; เหล็กกล้าคาร์บอน

แผ่นวาล์ว: เหล็กดัด (ชุบนิกเกิลหรือเคลือบไนลอน); สแตนเลส 304/316; อลูมิเนียมบรอนซ์

ก้านวาล์ว: สแตนเลส 410/416/304/316

บ่าวาล์ว: ยาง EPDM; ยางไนไตรล์ เทฟลอน; ยางฟลูออโร; เฮปาเรน; ยางคลอโรพรีน บ่าวาล์วโลหะ

2. ความกดดัน (ความคล้ายคลึง):

คลาส 125/150; PN10/16/25

3. ขอบเขตการสมัคร:

วาล์วผีเสื้อหน้าแปลน U-Type แตกต่างจากวาล์วปีกผีเสื้อแบบแคลมป์หรือแบบดึงตรงที่ใช้การเชื่อมต่อแบบแปลนและมีความยาวด้านปลายสั้นกว่า

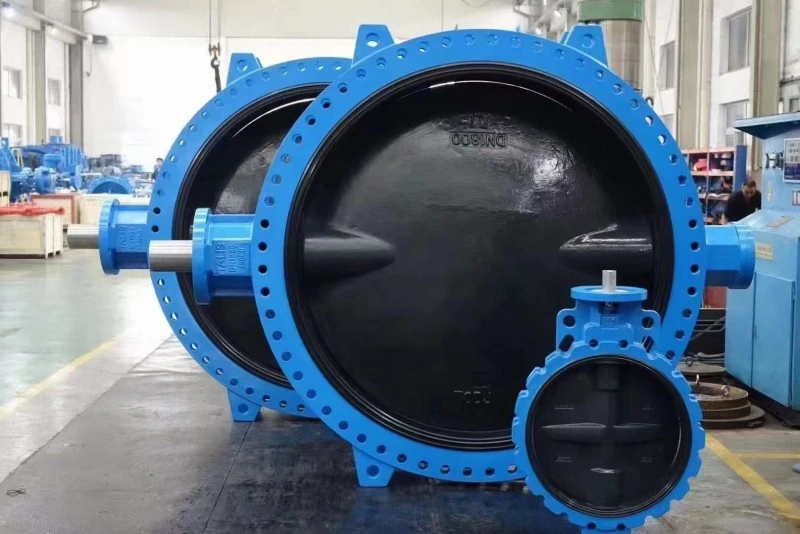

หากจำเป็นต้องใช้วาล์วปีกผีเสื้อในการควบคุมการไหล สิ่งที่สำคัญที่สุดคือการเลือกขนาดและประเภทของวาล์วให้ถูกต้อง หลักการโครงสร้างของวาล์วผีเสื้อเหมาะอย่างยิ่งสำหรับการผลิตวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ วาล์วปีกผีเสื้อไม่เพียงแต่ใช้กันอย่างแพร่หลายในอุตสาหกรรมทั่วไป เช่น ปิโตรเลียม ก๊าซธรรมชาติ เคมี และการบำบัดน้ำ แต่ยังใช้ในระบบน้ำหล่อเย็นของโรงไฟฟ้าพลังความร้อนด้วย

หากจำเป็นต้องใช้วาล์วปีกผีเสื้อชนิด U-Type สำหรับควบคุมการไหล สิ่งที่สำคัญที่สุดคือการเลือกขนาดและประเภทของวาล์วให้ถูกต้อง หลักการโครงสร้างของวาล์วผีเสื้อเหมาะอย่างยิ่งสำหรับการผลิตวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ วาล์วปีกผีเสื้อไม่เพียงแต่ใช้กันอย่างแพร่หลายในอุตสาหกรรมทั่วไป เช่น ปิโตรเลียม ก๊าซธรรมชาติ เคมี และการบำบัดน้ำ แต่ยังใช้ในระบบน้ำหล่อเย็นของโรงไฟฟ้าพลังความร้อนด้วย
