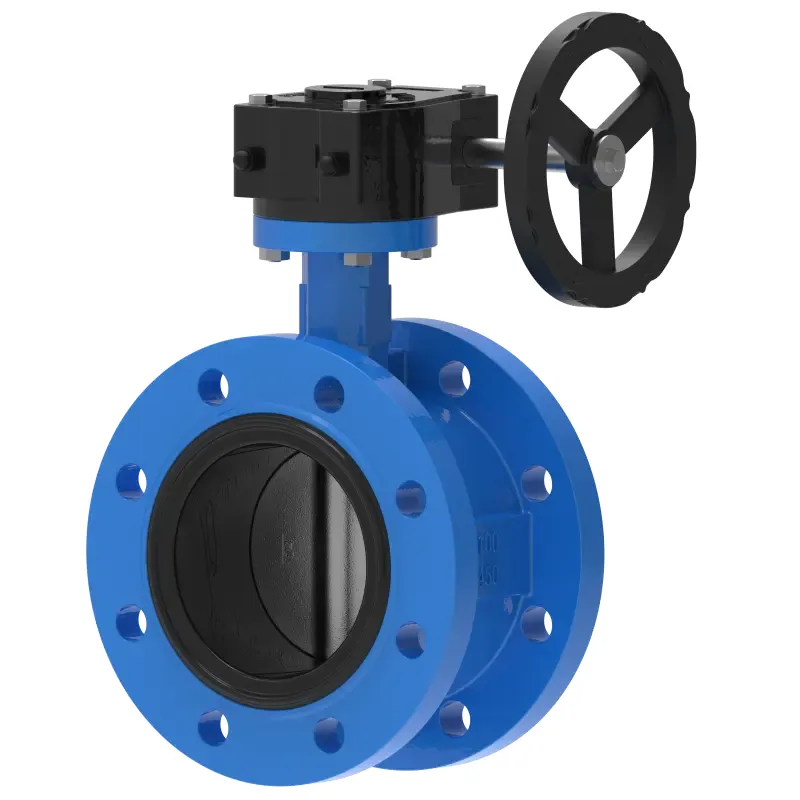

วาล์วผีเสื้อหน้าแปลนเกียร์

วาล์วปีกผีเสื้อ Gear Flange คุณภาพสูงที่ผลิตโดย Waits Valve ตรงตามมาตรฐาน AS4087 PN16 (โดยพื้นฐานแล้วเหมือนกับตาราง D) ติดตั้งคันโยกและแผ่นสล็อตแบบล็อคได้ หรือกระปุกเกียร์ IP67 พร้อมเพลาสแตนเลสและไฟแสดงภาพ บ่าวาล์ว EPDM และจานเบรกอยู่บนเพลาสไปลน์ (ไม่ได้รับการแก้ไข ขจัดจุดผิดปกติที่อาจเกิดขึ้น) ผลิตภัณฑ์นี้ได้รับการรับรองระดับสากล

คุณสมบัติ

วาล์วปีกผีเสื้อแบบเฟืองเกียร์เหมาะสำหรับการบำบัดน้ำและน้ำเสียตลอดจนการใช้งานทางอุตสาหกรรมทั่วไป

ตัววาล์วผีเสื้อบางและกะทัดรัด ติดตั้งง่ายในพื้นที่แคบ

ตัววาล์วหล่อด้วยหูที่ยื่นออกมาและเกลียวเมตริก

สามารถติดตั้งวาล์วปีกผีเสื้อแบบดึงที่ปลายท่อได้

ไม่จำเป็นต้องติดตั้งหน้าแปลนที่ปลายวาล์วระบาย

หมุนวงล้อจักรตามเข็มนาฬิกาเพื่อเปิดวาล์วปีกผีเสื้อเฟือง

รายละเอียด

หน้าแปลนปฏิบัติการเป็นไปตามมาตรฐาน ISO 5211 วาล์วปีกผีเสื้อ Gear Flange ออกแบบมาเพื่อใช้ร่วมกับแอคชูเอเตอร์แบบแมนนวล นิวเมติก หรือไฟฟ้า

บ่าวาล์วยางมีฟังก์ชันป้องกันการยุบตัว ต้านแรงตึง และป้องกันการสเปรย์

แผ่นวาล์วกลึงที่มีความแม่นยำช่วยให้มั่นใจถึงแรงบิดในการทำงานต่ำและการปิดผนึกที่มีประสิทธิภาพสูงถึง 200 psi แผ่นวาล์วที่ออกแบบมาสำหรับพลศาสตร์ของไหลสามารถให้อัตราการไหลสูง

การออกแบบก้านวาล์วในตัวทำให้ใช้งานง่ายและให้การวางตำแหน่งจานวาล์วที่แม่นยำ

วาล์วเคลือบด้วยอีพอกซี และเราได้ติดตั้งจาระบีประเภท "หัวฉีดน้ำมันเชื้อเพลิง" ไว้เพื่อการหล่อลื่นที่คอและกระปุกเกียร์ได้ง่าย (ถ้ามี)

Gear Flange Butterfly Valve เหมาะสำหรับหน้าแปลนของวาล์วผีเสื้อชนิดแคลมป์ที่มีกลไกการทำงานของเกียร์:

หน้าแปลนเลื่อนเหล็ก ANSI Class 150: เป็นไปตามข้อกำหนดประเภทสลักเกลียว AWWA C207-13 และ ANSI # 150 สามารถจัดหาเกรดเหล็กเฉพาะสำหรับงานโครงสร้างหรืองานที่สำคัญได้ตามคำขอ

หน้าแปลนสไลด์สเตนเลสสตีล ANSI Class 150: มีจำหน่ายในเกรด ATSM 304L และ 316L หน้าแปลนสไลด์นี้เป็นไปตามข้อกำหนดประเภทการเจาะ ANSI # 150

ฟังก์ชัน：

วาล์วผีเสื้อหน้าแปลนเกียร์ซึ่งมีโครงสร้างศูนย์กลางเป็นแกนกลาง มีการใช้กันอย่างแพร่หลายในสถานการณ์การสร้างอุปกรณ์สำหรับเส้นทางควบคุมของเหลว เช่น ระบบน้ำปรับอากาศ ท่อจ่ายน้ำและระบายน้ำ และระบบหมุนเวียน HVAC

การทำงานของเทอร์โบทำให้สามารถปรับได้อย่างแม่นยำและมีเสถียรภาพผ่านการหมุนแบบแมนนวล นิวเมติกขับเคลื่อนด้วยแหล่งก๊าซพร้อมการตอบสนองที่รวดเร็ว ประเภทไฟฟ้าใช้มอเตอร์ควบคุมเพื่อรองรับการทำงานระยะไกลและอัตโนมัติ

วาล์วปีกผีเสื้อ Gear Flange มีโครงสร้างที่เหมาะสมและติดตั้งง่าย ซึ่งสามารถตัดหรือควบคุมการไหลของสื่อได้อย่างมีประสิทธิภาพ สามารถตอบสนองข้อกำหนดการทำงานที่ปลอดภัยของท่อต่างๆ ในอาคาร

ขนาด: วาล์วปีกผีเสื้อแบบหนีบคู่พร้อมกลไกการทำงานของเกียร์

ขนาดทั้งหมดจะมีหน่วยเป็นนิ้ว เว้นแต่จะระบุไว้เป็นอย่างอื่น
