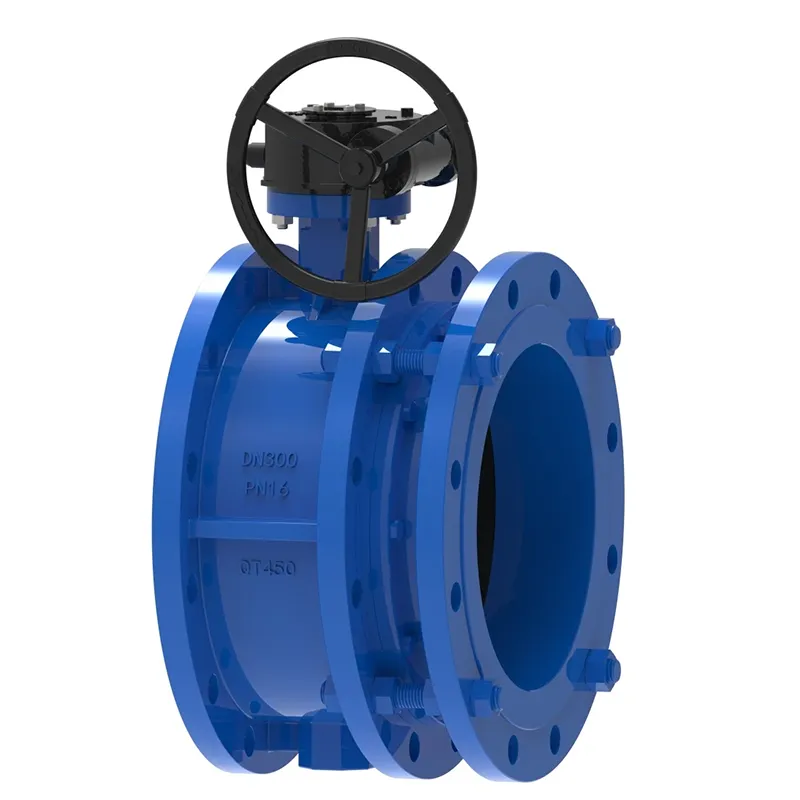

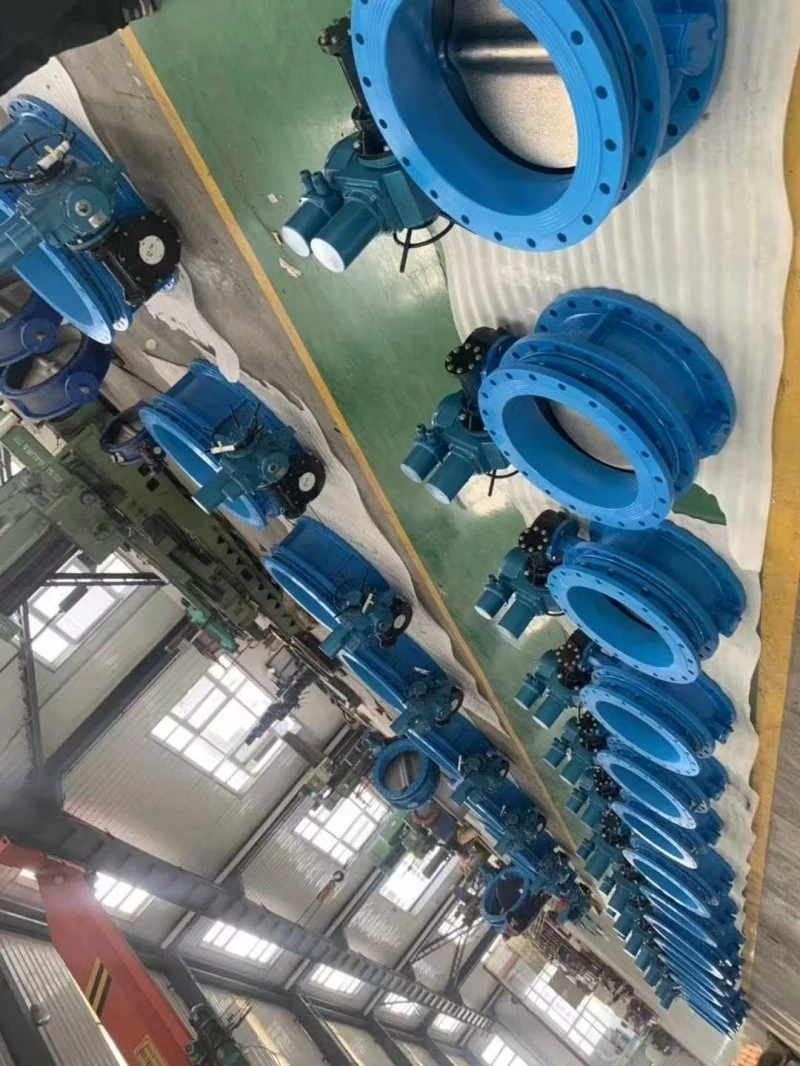

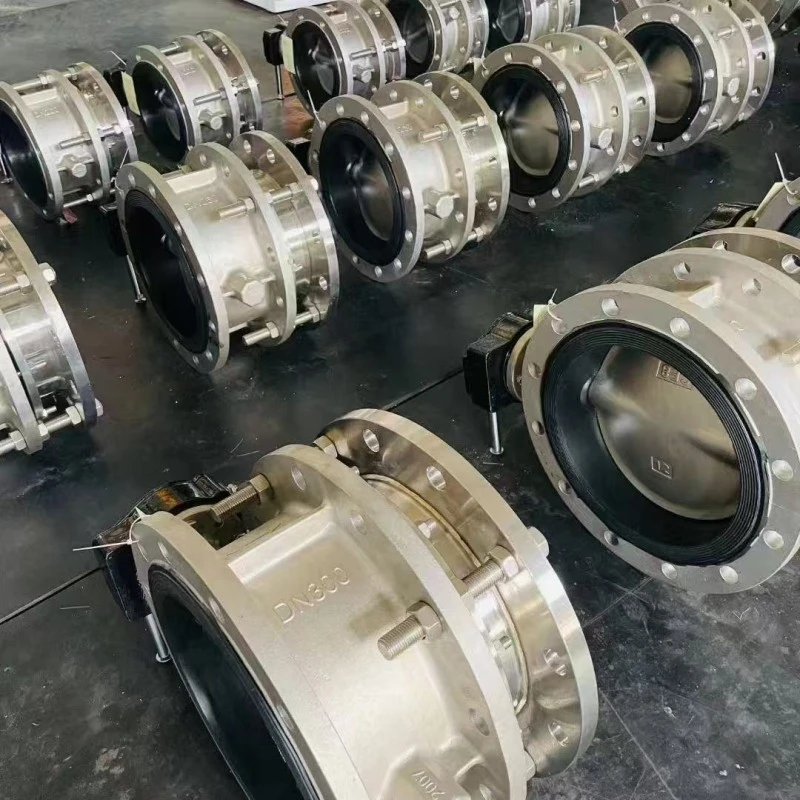

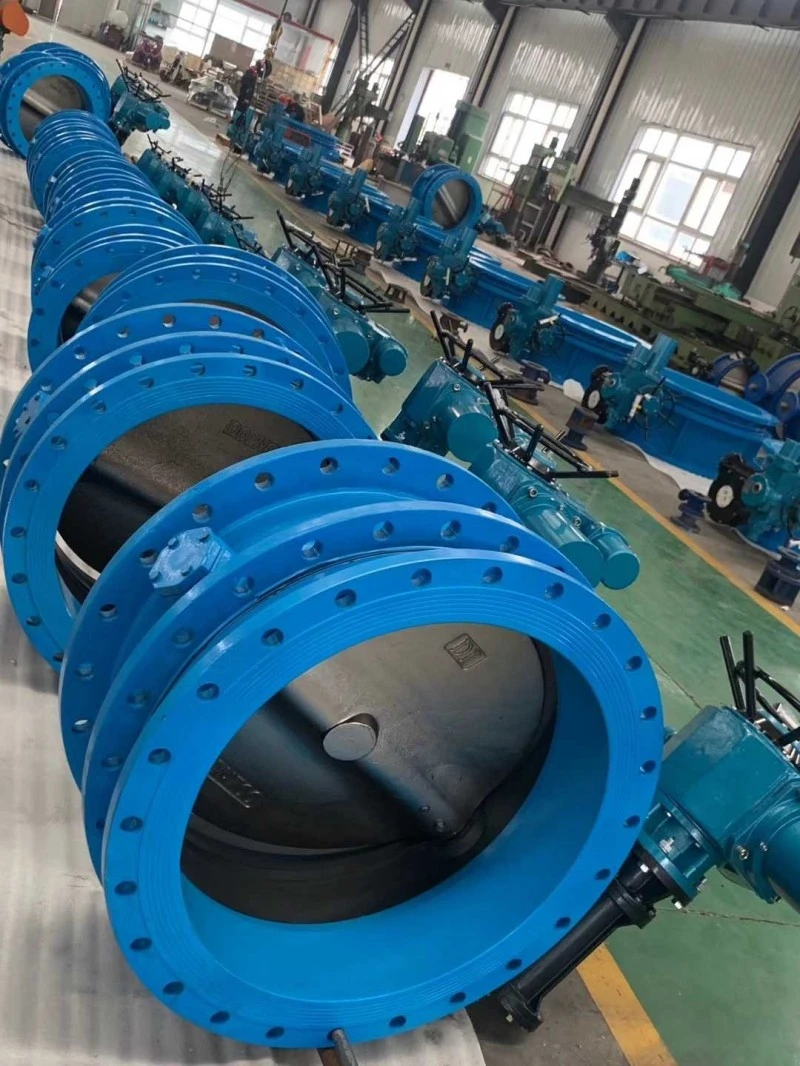

วาล์วปีกผีเสื้อศูนย์กลางการขยายตัวร่วม

แผ่นผีเสื้อของวาล์วปีกผีเสื้อแบบ Telescopic concentric ขั้นสูงได้รับการติดตั้งในทิศทางเส้นผ่านศูนย์กลางของท่อ ในช่องทรงกระบอกของตัววาล์วผีเสื้อแบบยืดไสลด์ แผ่นผีเสื้อรูปแผ่นดิสก์จะหมุนรอบแกน โดยมีมุมการหมุนระหว่าง 0 ° ถึง 90 ° เมื่อหมุนไปที่ 90° วาล์วจะเปิดจนสุด เหมาะสำหรับอุณหภูมิ ≤ 80 ℃ ใช้ในปิโตรเลียม เคมี อาหาร ยา สิ่งทอ การผลิตกระดาษ ไฟฟ้า การประปาและการระบายน้ำ ท่อส่งก๊าซเพื่อควบคุมการไหล สกัดกั้นสื่อ และชดเชยการขยายตัวและการหดตัวเนื่องจากความร้อนของท่อ

ข้อดี:

วาล์วปีกผีเสื้อแบบรวมศูนย์แบบยืดหดได้ (พร้อมโครงสร้างที่สามารถขยายได้ภายในช่วงความยาวที่กำหนด) ไม่เพียงอำนวยความสะดวกในการถอดประกอบวาล์ว แต่ยังช่วยลดความเครียดในท่อและปกป้องวาล์วอีกด้วย ขณะเดียวกันยังบีบอัดวิธีการติดตั้งวาล์วปีกผีเสื้อและข้อต่อขยาย ทำให้พื้นที่มีขนาดกะทัดรัดมากขึ้น โดยปกติ วาล์วประเภทนี้ไม่จำเป็นต้องมีการบำรุงรักษาเป็นพิเศษ และเพียงต้องการการตรวจสอบการรั่วไหลและการหลุดของชิ้นส่วนอย่างสม่ำเสมอเท่านั้น

วิธีการติดตั้งวาล์วปีกผีเสื้อแบบศูนย์กลางแบบยืดไสลด์มีข้อได้เปรียบที่ยอดเยี่ยม เนื่องจากจำเป็นต้องถอดประกอบเฉพาะข้อต่อส่วนขยายเท่านั้น ซึ่งช่วยประหยัดพื้นที่ในการบำรุงรักษาได้มาก และบรรลุการบำรุงรักษาโดยไม่ต้องมีวาล์ว (วาล์วผีเสื้อจะหนักกว่า ข้อต่อส่วนขยายจะเบากว่า และความเข้มของแรงงานต่ำกว่า)

ข้อควรระวังในการติดตั้ง:

1. ห้ามถอดวาล์วผีเสื้อที่มีหน้าแปลนขยายแบบถอดประกอบที่สถานที่ก่อสร้างท่อโดยเด็ดขาด ห้ามมิให้ขยายหรือย่อวาล์วปีกผีเสื้อแบบยืดไสลด์ในสถานที่ซ้ำหลายครั้งโดยเด็ดขาด

2. ท่อที่ปลายทั้งสองของวาล์วขยายตัวจะต้องมีศูนย์กลาง และพื้นผิวหน้าแปลนทั้งสองบนท่อจะต้องขนานกัน

3. ควรขันสลักเกลียวยึดหน้าแปลนให้แน่นแบบสมมาตรและอย่าขันสลักเกลียวยึดหน้าแปลนให้แน่นด้วยแรงด้านใดด้านหนึ่ง

4. มีการติดตั้งท่อขยายด้านหลังวาล์ว

5. ห้ามติดตั้งส่วนต่อขยายของวาล์วขยายที่มุมหรือปลายท่อ

6. ต้องวางวาล์วผีเสื้อหน้าแปลนขยายให้เรียบก่อนการติดตั้งและไม่ควรกระแทกตามต้องการ

7. ความยาวโครงสร้างของวาล์วผีเสื้อศูนย์กลางแบบยืดไสลด์คือความยาวขั้นต่ำที่โรงงาน และจะถูกดึงให้เท่ากับความยาวการติดตั้ง (เช่น ความยาวการออกแบบ) ระหว่างการติดตั้ง

เมื่อความยาวระหว่างท่อเกินความยาวการติดตั้งของวาล์วปีกผีเสื้อขยายตัว โปรดปรับระยะห่างของท่อและอย่าดึงวาล์วขยายตัวออกอย่างแรงเพื่อหลีกเลี่ยงความเสียหาย

9. วาล์วผีเสื้อของวาล์วปีกผีเสื้อแบบ Telescopic concentric สามารถติดตั้งในตำแหน่งใดก็ได้ เมื่อใช้ในการชดเชยอุณหภูมิ หลังจากการติดตั้งท่อเสร็จสมบูรณ์ ควรติดตั้งวงเล็บที่ปลายทั้งสองข้างตามแนวแกนท่อเพื่อป้องกันไม่ให้ท่อขยายวาล์วขยายตัวถูกดึงออก แรงรองรับของวงเล็บคำนวณตามสูตรต่อไปนี้ และห้ามถอดวงเล็บออกโดยเด็ดขาดระหว่างการใช้งาน

วิธีการเลือก:

รูปแบบโครงสร้างของวาล์วผีเสื้อแบบยืดไสลด์แบบยืดไสลด์แบ่งออกเป็นสองประเภท: วาล์วผีเสื้อแบบยืดไสลด์แบบศูนย์กลางและวาล์วผีเสื้อแบบยืดไสลด์ประหลาด ตามกลไกการทำงานที่แตกต่างกัน มันสามารถแบ่งออกเป็นวาล์วผีเสื้อยืดไสลด์ขับเคลื่อนด้วยเฟืองตัวหนอน วาล์วผีเสื้อยืดไสลด์แบบนิวแมติก และวาล์วผีเสื้อยืดไสลด์ไฟฟ้า

ตามวัสดุปิดผนึกที่แตกต่างกัน มันถูกแบ่งออกเป็นวาล์วผีเสื้อยืดไสลด์ปิดผนึกอ่อนและวาล์วผีเสื้อยืดไสลด์ปิดผนึกโลหะแข็ง

โดยทั่วไปแล้ววาล์วปีกผีเสื้อแบบเข้มข้นแบบยืดไสลด์จะใช้กับท่อส่งน้ำสะอาดที่มีอุณหภูมิ T>80 ℃ และท่อไม่มีการกัดกร่อน วาล์วปีกผีเสื้อแบบยืดไสลด์ปิดผนึกแบบแข็งมักใช้ในท่อถ่ายเทความร้อนด้วยไอน้ำที่มีอุณหภูมิ T>425 ℃ ดังนั้นเมื่อเลือกวาล์วปีกผีเสื้อแบบยืดหดได้จำเป็นต้องชี้แจงค่ากลาง อุณหภูมิ ความดัน ฯลฯ เพื่อให้ตัดสินใจเลือกได้ถูกต้อง
