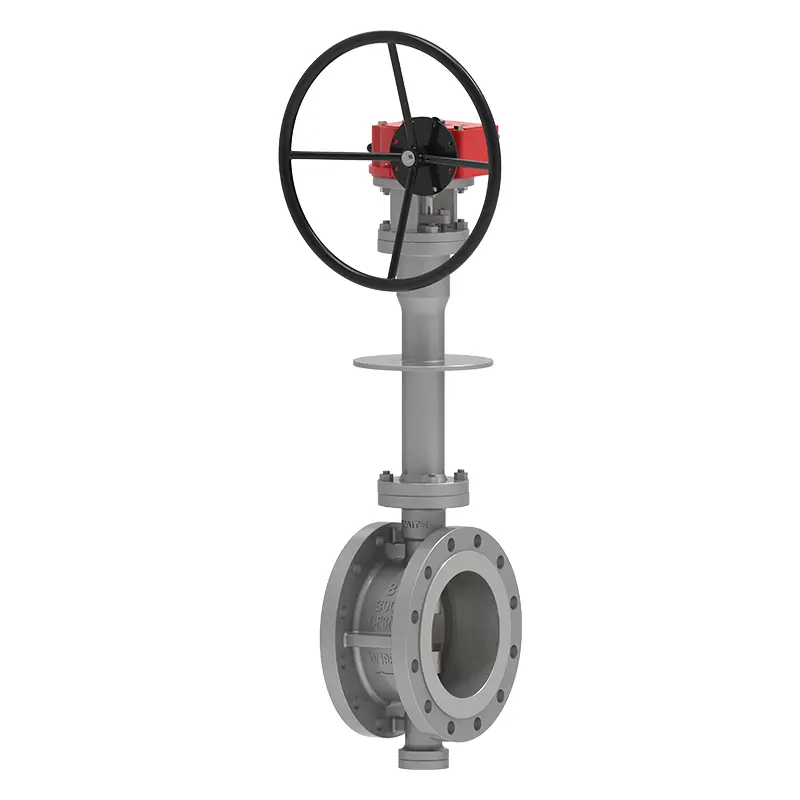

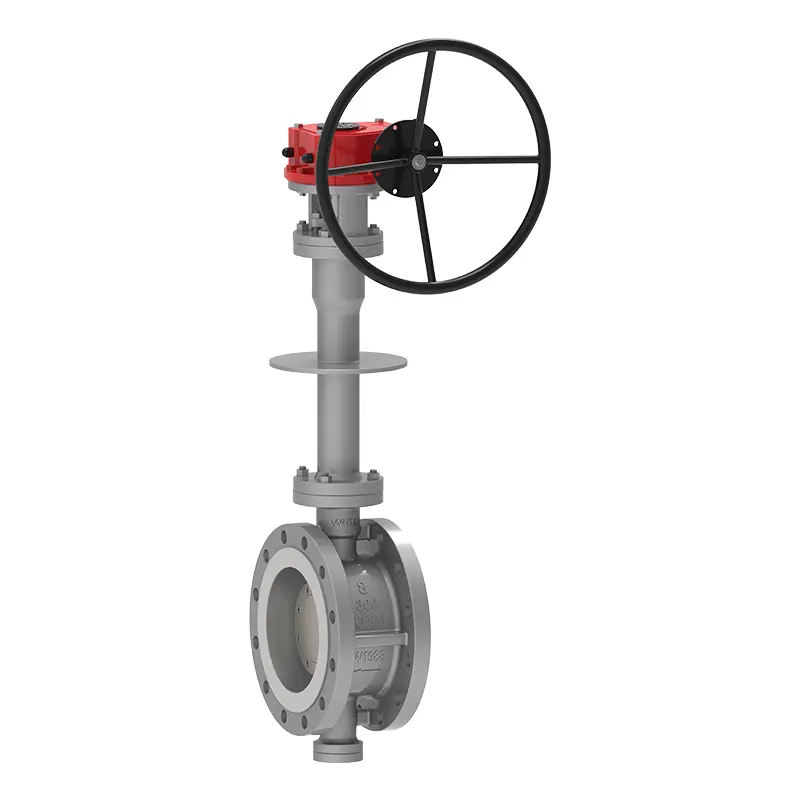

วาล์วผีเสื้อด้านข้างแช่แข็ง

วาล์วผีเสื้อด้านข้างที่แช่แข็งเป็นวาล์วผีเสื้อที่มีอายุยืนยาวและประหยัดพลังงานได้รับการพัฒนาใหม่โดย Waits ประกอบด้วยร่างกายของวาล์ว, แผ่นผีเสื้อ, วงแหวนปิดผนึก, กลไกการส่งผ่านและส่วนประกอบหลักอื่น ๆ โครงสร้างของมันใช้การออกแบบหลักการแปลกประหลาดสองมิติหรือสามมิติและใช้เทคโนโลยีใหม่ที่เข้ากันได้กับซีลยืดหยุ่นหรือซีลหลายระดับที่แข็งและอ่อนนุ่มซึ่งช่วยลดแรงบิดเมื่อวาล์วผีเสื้อทำงานช่วยประหยัดความพยายามและพลังงานมากขึ้น การออกแบบและการเลือกกระบวนการดังกล่าวยังสามารถรับรองความต้านทานการกัดกร่อนโดยรวมความต้านทานอุณหภูมิสูงและความต้านทานการสึกหรอของวาล์วผีเสื้อ

มาตรฐานการดำเนินการ

แอปพลิเคชัน

คุณสมบัติประสิทธิภาพ

1. วาล์วผีเสื้อด้านข้างที่แช่แข็งใช้การออกแบบความแปลกประหลาดสองครั้งและความเยื้องศูนย์เล็ก ๆ : แรงบิดมาถึงระดับภายในประเทศ (40% ~ 60% ของเพื่อน) และราคาไฟฟ้าและนิวเมติกที่ตรงกันนั้นได้เปรียบมาก
2. วาล์วเบาะและวงแหวนปิดผนึกสามารถเปลี่ยนออนไลน์ได้ด้วยการออกแบบช่องบำรุงรักษา: ที่นั่งวาล์วและวงแหวนปิดผนึกจะถูกแยกออกและวาล์วมีพอร์ตตรวจสอบเพื่อการบำรุงรักษาและการเปลี่ยนที่ง่าย
3. คีย์สองชั้นบนและล่างของแผ่นวาล์วและก้านวาล์วสามารถมั่นใจได้ว่าจะไม่ติดอยู่ที่อุณหภูมิต่ำและในเวลาเดียวกันก็พบกับการออกแบบต่อต้านการบิน API 609
4. แรงบิดของวาล์วมีขนาดเล็ก: พื้นผิวการปิดผนึกอยู่ใกล้กับการสึกหรอเป็นศูนย์ซึ่งยืดอายุการใช้งานของวาล์ว;
5. มีการใช้งานที่หลากหลายและสามารถใช้สำหรับอุปกรณ์อุณหภูมิต่ำพิเศษเช่น LNG, โพรพิลีนและเอทิลีน
6. ประสิทธิภาพการปิดผนึกที่ดี: การรั่วไหลที่อุณหภูมิปกติคือ API598 และการรั่วไหลที่อุณหภูมิต่ำคือ 1/3 ของ BS6364 เป็นไปตามข้อกำหนดการปิดผนึกเชิงบวกและย้อนกลับของ BS6364 ที่อุณหภูมิต่ำ
7. ที่นั่งวาล์วและวาล์วเป็นส่วนประกอบแยกต่างหาก: ที่นั่งวาล์วและวงแหวนปิดผนึกสามารถทำจากวัสดุที่แตกต่างกันเพื่อให้ตรงกับสภาพการทำงาน
8. ความผิดปกติสามประการ: เส้นกึ่งกลางของเพลาเบี่ยงเบนจากเส้นกึ่งกลางของพื้นผิวการปิดผนึกเส้นกึ่งกลางของเพลาเบี่ยงเบนเล็กน้อยจากเส้นกึ่งกลางของท่อและเส้นกึ่งกลางของพื้นผิวการปิดผนึกร่างกายวาล์ว (กรวยเอียง) สร้างตำแหน่งเชิงมุม
