วาล์วบอล Trunnion

Waits เป็นผู้ผลิตวาล์วบอลลูกโป่งนิวเมติกที่มีสำนักงานใหญ่ทั่วโลกในประเทศจีน เราสามารถให้ลูกค้าในตลาดโลกด้วยอุปทานที่มั่นคงและราคาที่แข่งขันได้ ประสบการณ์ในอุตสาหกรรมที่หลากหลายและทีมงานมืออาชีพช่วยให้เราปรับปรุงคุณภาพผลิตภัณฑ์และระดับการบริการที่เกี่ยวข้อง มาตรฐานการผลิตที่แตกต่างกันสามารถใช้ในการผลิตเช่น API6D/ISO17292/BS5351 ฯลฯ

ส่งคำถาม

รายละเอียดสินค้า

วาล์วลูกบอล pneumatic เป็นวาล์วลูกเหล็กตัววาล์วจะถูกปลอมแปลงด้วยวัสดุคุณภาพสูงลูกบอลถูกติดตั้งและหน้าแปลนกลางและคอเชื่อมต่อด้วยสลักเกลียว ต้นน้ำและปลายน้ำของที่นั่งวาล์วเป็นเอฟเฟกต์ลูกสูบเดี่ยวพร้อมฟังก์ชั่น DBB ในเวลาเดียวกันซีลระหว่างที่นั่งวาล์วและลูกบอลมีสามโครงสร้าง: โครงสร้างซีลนุ่มแบบดั้งเดิมโครงสร้างซีลวงแหวนสามเหลี่ยมและโครงสร้างซีลแข็ง

มาตรฐานการดำเนินการ

มาตรฐานการออกแบบ	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
มาตรฐานหน้าแปลน	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
วิธีการเชื่อมต่อ	RF， RTJ, BW
การทดสอบและการยอมรับ	API598, 6D API, BS12569;
ความยาวโครงสร้าง	ASME B16.10, BS 558, BS12982, ISO 5752;
ระดับความดันและอุณหภูมิ	ASME B16.34、
ข้อกำหนดการป้องกันอัคคีภัย	API6FA API607
มาตรฐานการรั่วไหลต่ำ	ISO 15848-1, API 622
การออกแบบต่อต้านการกัดกร่อน	NACE MR 0103， NACE MR 0175

แอปพลิเคชัน

ขนาด	NPS 1” ~ 60” DN25 ~ DN1500
ช่วงความดัน	Class150 ~ 2500 PN10-PN420
ช่วงอุณหภูมิ	； -196 ℃ ~ +260 ℃
ช่วงแอปพลิเคชัน	น้ำประปา, น้ำเสีย, การก่อสร้าง, ปิโตรเลียม, อุตสาหกรรมเคมี, อาหาร, ยา, สิ่งทอ, ไฟฟ้า, การต่อเรือ, การต่อเรือ, โลหะวิทยา, ระบบพลังงาน ฯลฯ
โหมดไดรฟ์	กังหัน, ลม, ไฟฟ้า
ตัววาล์ว	การตีลังกา： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, การหล่อ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
ลูกบอล	Sphere： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
แหวนรองรับที่นั่งวาล์ว	วงแหวนรองรับที่นั่ง： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
เบาะนั่งวาล์ว	ptfe, rptfe, ไนลอน, Devlon, peek
ก้านวาล์ว	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

คุณสมบัติประสิทธิภาพ

1. ก้านวาล์วได้รับการออกแบบโดยคำนึงถึงการทำงานที่ไม่เหมาะสมที่เป็นไปได้ดังนั้นการออกแบบที่สามารถป้องกันไม่ให้ก้านวาล์วโผล่ออกมาจากร่างกายวาล์วถูกนำมาใช้

2. วาล์วลูกบอล pneumatic มีอุปกรณ์ป้องกันไฟและอุปกรณ์ป้องกันสถิติซึ่งมีความเสถียรและปลอดภัยกว่าในสถานการณ์พิเศษ

3. พอร์ตการฉีดจาระบีปิดผนึกฉุกเฉินมีให้ที่จุดปิดผนึกของที่นั่งวาล์วและก้านวาล์ว ภายใต้เงื่อนไขการปิดผนึกปกติไขมันปิดผนึกจะไม่พึ่งพา แต่เมื่อพื้นผิวการปิดผนึกได้รับความเสียหายและรั่วไหลการปิดผนึกจาระบีสามารถฉีดได้สำหรับการซ่อมแซมฉุกเฉิน พอร์ตการฉีดจาระบีแต่ละพอร์ตจะติดตั้งวาล์วฉีดจาระบีและวาล์วตรวจสอบที่ถูกฝังไว้ล่วงหน้า

4. ติดตั้งวาล์วระบายน้ำที่ด้านล่างของตัววาล์วสำหรับไอเสียและการระบายน้ำของโพรงวาล์ว มีการติดตั้งวาล์วไอเสียที่ด้านบนของตัววาล์วสำหรับไอเสียออนไลน์และทำความสะอาดช่องวาล์ว วาล์วระบายน้ำและวาล์วไอเสียสามารถแยกวาล์วหรือข้อต่อการปล่อยพิเศษ

5. ผลิตภัณฑ์ติดตั้งแผ่นเชื่อมต่อเพื่อให้ตรงกับอุปกรณ์ไดรฟ์ต่างๆ

6. วัสดุปลายวาล์วสามารถปรับได้ตามเกรดวัสดุเฉพาะของไปป์ไลน์ของผู้ใช้ หากเป็นวาล์วที่มีแขนทั้งสองปลายความยาวของแขนเสื้อสามารถมั่นใจได้ว่าการทำงานการเชื่อมในสถานที่จะไม่ส่งผลกระทบต่อวัสดุปิดผนึก

7. การออกแบบที่ฝังโดยตรงถูกนำมาใช้ สำหรับวาล์วที่ฝังตรงชนิดนี้ก้านวาล์วจะต้องยาวขึ้นตามโครงการเพื่ออำนวยความสะดวกในการดำเนินการภาคพื้นดินและขยายจากท่อไปยังพื้นดินเพื่อเติมจาระบีที่สอดคล้องกันการปล่อยน้ำเสียและอุปกรณ์ระบายอากาศ ความสูงของวาล์วที่ฝังโดยตรงนั้นจัดทำโดยลูกค้า

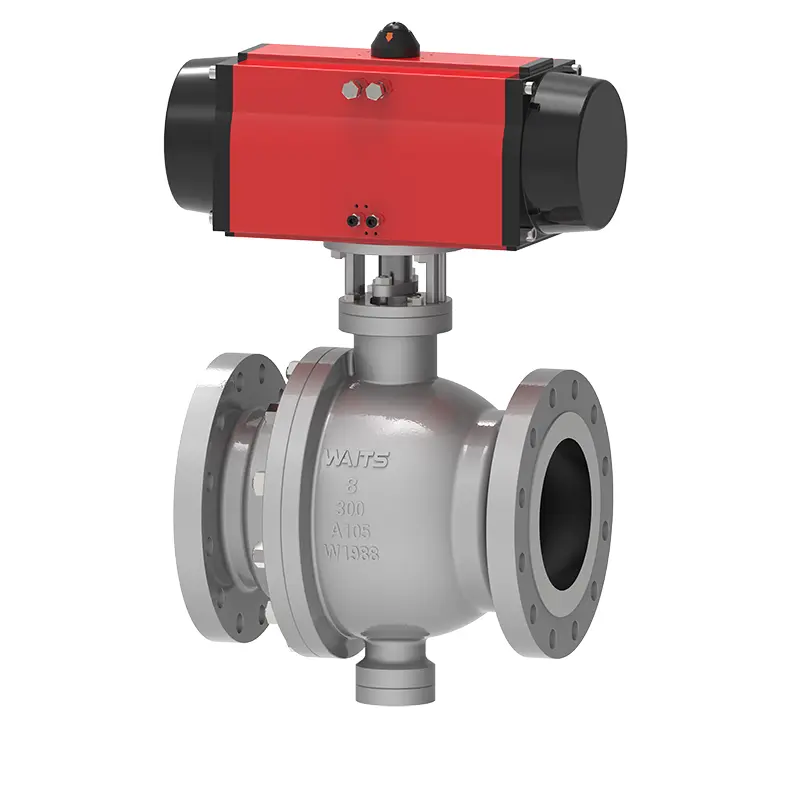

Pneumatic Trunnion Ball Valve
