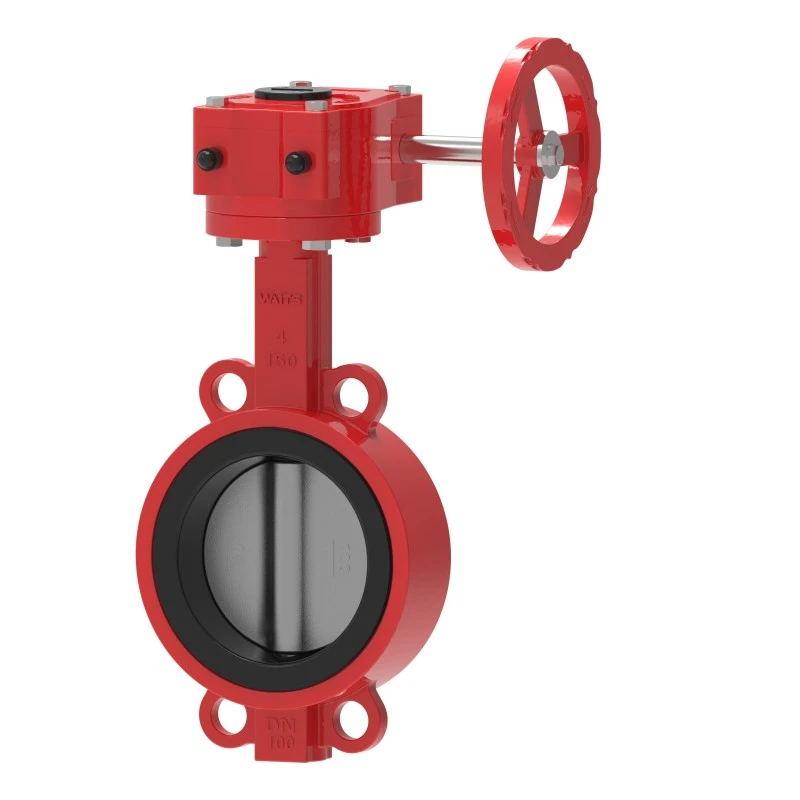

วาล์วปีกผีเสื้อเวเฟอร์เกียร์ไฟ

วาล์วผีเสื้อเวเฟอร์เกียร์ดับเพลิงจาก Waits Valve เป็นผลิตภัณฑ์หลักของซีรีส์การป้องกันอัคคีภัยของฉัน และได้รับการรับรอง ISO 9001 จาก DNV, Bureau Veritas, ABS และ Lloyds วาล์วปีกผีเสื้อซีรีส์นี้ใช้ตัววาล์วและแผ่น B148 C9500 คุณภาพสูง รวมถึงก้านวาล์ว Monel K500 หากคุณมีข้อกำหนดอื่น ๆ โปรดติดต่อเรา!

แผ่นผีเสื้อตั้งอยู่ที่กึ่งกลางของท่อ และก้านที่ผ่านแผ่นผีเสื้อจะเชื่อมต่อกับแอคชูเอเตอร์ที่อยู่ด้านนอกวาล์ว แอคชูเอเตอร์แบบหมุนสามารถทำให้แผ่นผีเสื้อขนานหรือตั้งฉากกับทิศทางการไหลของของไหล ต่างจากบอลวาล์วตรงที่วาล์วปีกผีเสื้อจะอยู่ภายในช่วงการไหลของของไหลเสมอ ดังนั้นไม่ว่าวาล์วจะอยู่ที่ตำแหน่งใดก็ตาม แรงดันตกคร่อมจะเกิดขึ้นในของไหล

คุณสมบัติ:

วาล์วปีกผีเสื้อ Fire Gear Wafer ตรงตามหรือเกินกว่าข้อกำหนดของมาตรฐาน EN 593 และ MSS SP-67

การออกแบบแผ่นวาล์วซัลเฟอร์ไรเซชันทำให้สามารถปิดสุญญากาศได้

วาล์วปีกผีเสื้อ Fire Gear Wafer เหมาะสำหรับการใช้งานในร่มและกลางแจ้ง

ตัวบ่งชี้ตำแหน่งรูปธง

สวิตช์ตรวจสอบในตัว

ขนาดของปลายร่องต้องเป็นไปตามมาตรฐาน AWWA C606 หรือมาตรฐานไปป์ไลน์ IPS อื่นๆ

ขนาดตัวต่อตัวเป็นไปตามมาตรฐาน MSS SP-67

การรับรอง UL/ULC 1091, การรับรอง FM 1112, การรับรอง VdS 2100-08en และ 3C รวมถึงการรับรอง CNBOP

แรงดันใช้งานสูงสุด:

การรับรอง UL/ULC: 300 psi

การรับรอง FM: 300 psi

การรับรอง VdS และ 3C: 16 บาร์

รายละเอียดสินค้า

ตัววาล์ว: เหล็กหล่อกลม GGG40/50 หรือเหล็กหล่อ GG25

ก้านวาล์ว 2 อัน: SS420/SS431/SS416

3-จานผีเสื้อ: เหล็กดัด, เหล็กหล่อ สแตนเลส SS304 (CF8)

บ่าวาล์ว 4 ตัว: EPDM หรือ PTFE

ก้านวาล์ว: สแตนเลส

6-เคลือบอีพอกซีเรซินภายในและภายนอกที่มีความหนามากกว่า 250 ไมครอน

7- วิธีการเชื่อมต่อ: ชนิดแคลมป์, ชนิดดึง, ชนิดหน้าแปลน

8- แรงกดดันในการทำงาน: PN10/16; ช่วงขนาด: 2 นิ้วถึง 72 นิ้ว

9- มาตรฐานการออกแบบ: DIN, EN558-1, API609; หน้าแปลนด้านบน: ISO 5211;

โหมดการทำงาน 10: Handwheel หรือเฟืองตัวหนอน
