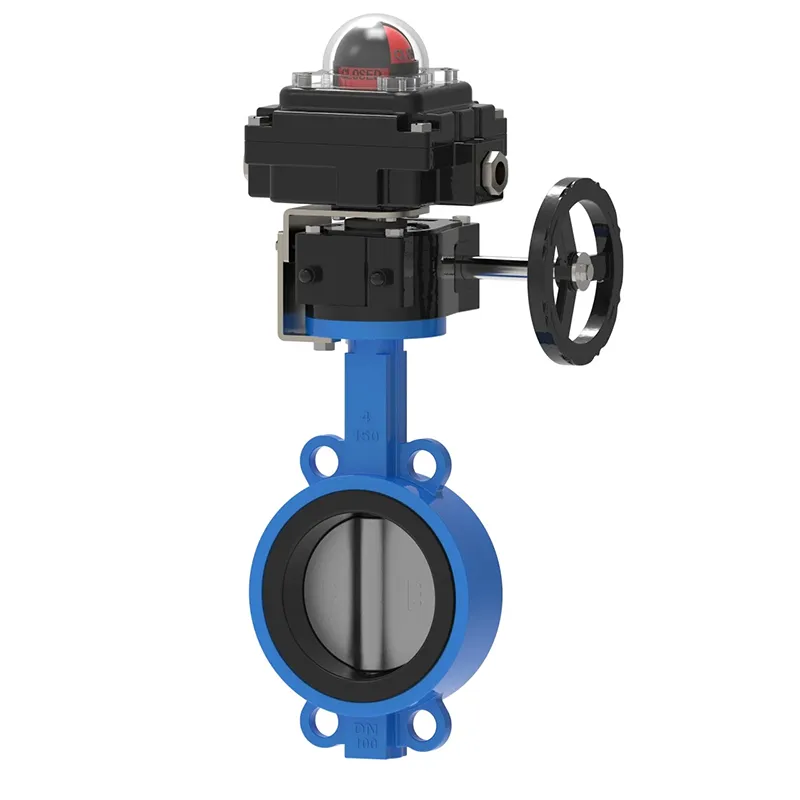

บัตเตอร์ฟลายวาล์วพร้อมลิมิตสวิตช์

เนื่องจากโรงงานและกระบวนการต่างๆ มีความซับซ้อนมากขึ้นและอาศัยผลตอบรับของระบบแบบเรียลไทม์มากขึ้น ลูกค้าจำนวนมากจึงต้องการผลตอบรับทางไฟฟ้ามากขึ้นสำหรับทั้งวาล์วแบบแมนนวลและอัตโนมัติ แต่ละวาล์วมีความแตกต่างกัน ดังนั้น การปรับเปลี่ยนวาล์วรอ วาล์วปีกผีเสื้อพร้อมลิมิตสวิตช์จะให้บริการที่ปรับแต่งตามวาล์วตัวอย่างและกล่องสวิตช์ที่จำเป็น

ข้อได้เปรียบ

ผลิตภัณฑ์บ่งชี้ตำแหน่ง วาล์ว ต้นทุนต่ำ

เปลือกเคลือบผงฟูกาวร้อนละลาย

สวิตช์เชิงกลแบบสองขั้วเดี่ยว (SPDT) 2 ช่อง พิกัดกระแสไฟ 16 แอมแปร์

คุณสามารถระบุสถานะเปิด/ปิดผ่านไฟแสดงสถานะทรงกลมที่มองเห็นได้ชัดเจน

ลูกเบี้ยวสามารถปรับได้ง่ายและการสอบเทียบที่ไซต์งานก็ทำได้ง่าย ไม่ต้องใช้เครื่องมือ

อินเทอร์เฟซท่อร้อยสาย NPT ขนาด 1/2 นิ้ว 2 ช่อง

บัตเตอร์ฟลายวาล์วพร้อมลิมิตสวิตช์เป็นลิมิตสวิตช์แบบแมนนวลเหมาะสำหรับบอลวาล์วและบัตเตอร์ฟลายวาล์วขนาดสูงสุด 8 นิ้ว วาล์วเป็นไปตามมาตรฐาน ISO5211 ตรงตามระดับ NEMA 4X และติดตั้งอุปกรณ์ล็อคในตัว SPDT มาตรฐาน 10 แอมแปร์ @ 120VAC ลิมิตสวิตช์

ลิมิตสวิตช์เป็นอุปกรณ์ระบบเครื่องกลไฟฟ้าที่เชื่อมต่อกลไกแอคชูเอเตอร์กับสวิตช์ไฟฟ้า ลิมิตสวิตช์เป็นอุปกรณ์ควบคุมที่ขับเคลื่อนโดยการเคลื่อนที่ของวัตถุ กล่าวโดยสรุป ลิมิตสวิตช์สามารถตรวจสอบการเคลื่อนไหวของวัตถุอื่นๆ ได้

ลิมิตสวิตช์เชิงกลมีความแม่นยำและความสามารถในการทำซ้ำสูง เซนเซอร์แบบสัมผัสใช้ในการตรวจจับการมีอยู่และตำแหน่งของวัตถุในการดำเนินอุตสาหกรรม

ประเภทของลิมิตสวิตช์มักจะแบ่งออกเป็นสี่ประเภท: ประเภทมัสสุ, ประเภทลูกกลิ้ง, ประเภทคันโยก และประเภทลูกสูบ มีการกำหนดค่าเป็นเปิดตามปกติ ปิดตามปกติ หรือทั้งสองอย่าง ในการใช้งานบางประเภท ลิมิตสวิตช์ถูกแทนที่ด้วยพรอกซิมิตี้เซนเซอร์

เมื่อวัตถุสัมผัสกับคันโยกลิมิตสวิตช์ (หรือลูกสูบ) คันโยกจะเคลื่อนไปในระยะทางที่กำหนดไว้จนกระทั่งหน้าสัมผัสถูกเปิดใช้งาน การเดินทางเกินหมายถึงคันโยกที่เคลื่อนที่เกินระยะการเดินทางที่กำหนดไว้ ประเด็นหลัก

ข้อมูลเฉพาะของ ลิมิตสวิตช์

เนื่องจากบัตเตอร์ฟลายวาล์วพร้อมลิมิตสวิตช์ได้รับการออกแบบมาเพื่อการทำงานเฉพาะ ลิมิตสวิตช์แต่ละตัวจึงต้องได้รับการสอบเทียบตามการใช้งาน โปรดตรวจสอบพารามิเตอร์ต่อไปนี้เพื่อประเมินความเข้ากันได้ของลิมิตสวิตช์กับแอปพลิเคชันเป้าหมายของคุณ

เปลือก: อลูมิเนียมหล่อ: ซีลโอริง

โครงสร้างสแตนเลส 304 และ 316 เสริม

การเคลือบผิว: สีฝุ่นโพลีเอสเตอร์ (ชั่วโมง)

โอริง: ยางไนไตรล์ (มาตรฐาน) -25 ℃ -85 ℃ (ชั่วโมง)

ประเภทสภาพแวดล้อม: 4, 4X, IP67

เกรดป้องกันการระเบิด: Cl 1 โซน 1, Ex d IIC T6 Gb

การจำแนกภูมิภาค: Nema 4, Nema 7

ตัวยึด: สแตนเลส

แกน: สแตนเลสนามูร์

เกลียว NPT ขนาด 2 นิ้วครึ่ง

หน้าสัมผัสเทอร์มินัลบล็อก: 8

แรงดันไฟฟ้าทำงาน: 120VAC, 12VDC, 24VDC

ขายึดสำหรับติดตั้ง: MB – 3.4:30 x 80, 130 H: 20, 30 (สแตนเลส)

ช่วงอุณหภูมิ: -20 ℃ -85 ℃

เซ็นเซอร์: สวิตช์เชิงกล CROUZET (มาตรฐาน), สวิตช์ความใกล้เคียง (อุปกรณ์เสริม)

รุ่น: IP-67 (N4), ALS-500M (ป้องกันการระเบิด)
