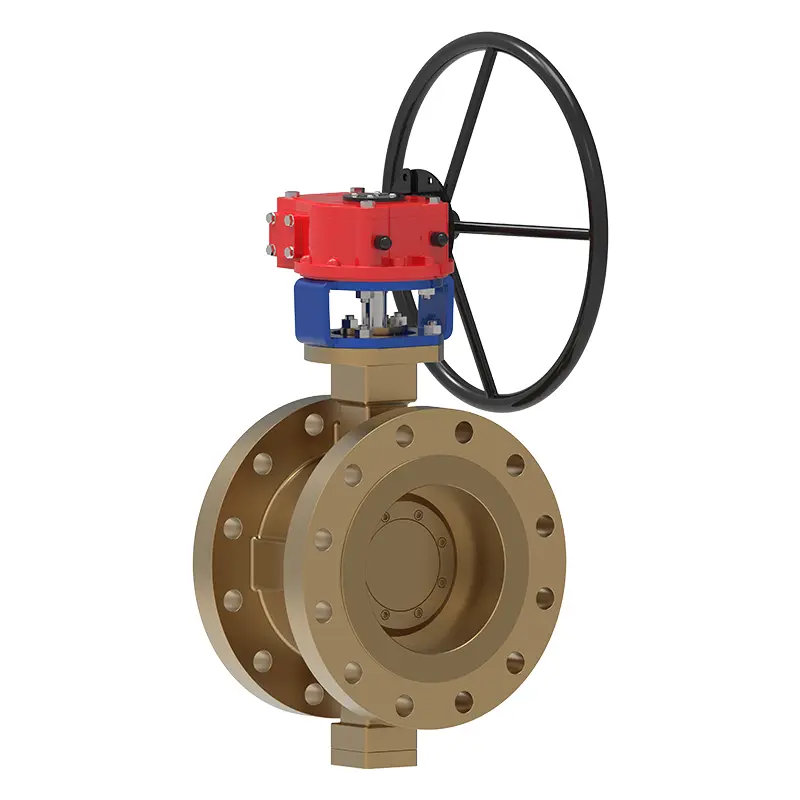

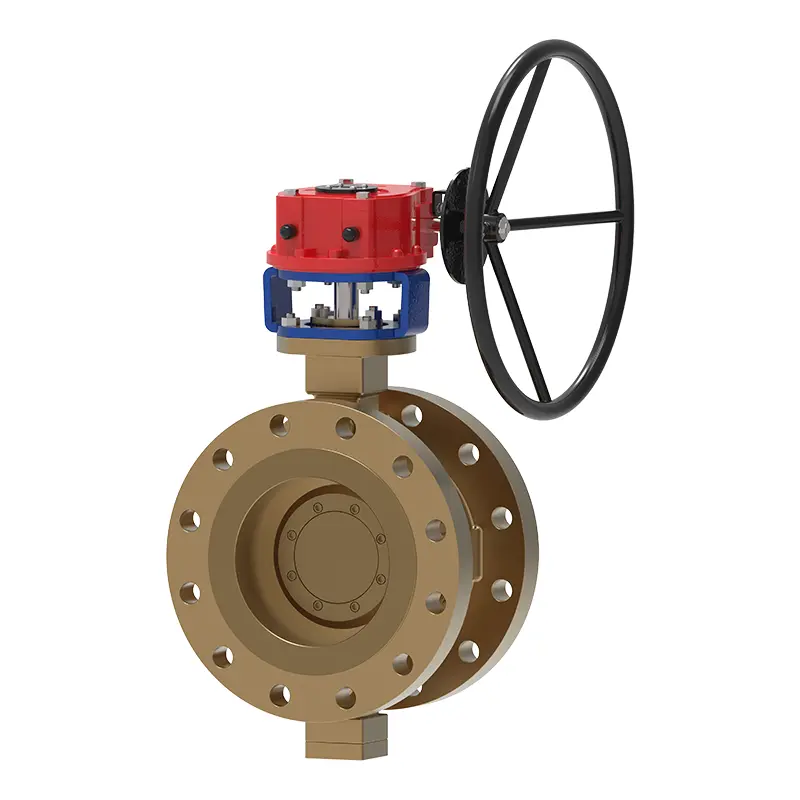

บัตเตอร์ฟลายวาล์วหน้าแปลนประหลาดสามสีบรอนซ์

วาล์วผีเสื้อหน้าแปลนประหลาด Waits Bronze Triple ประหลาดใช้การออกแบบสามประหลาดเพื่อลดแรงบิดและยืดอายุการใช้งาน ตัววาล์วอะลูมิเนียมบรอนซ์ทนต่อการกัดกร่อน/อุณหภูมิสูง และติดตั้งการเชื่อมต่อแบบแปลนและโหมดขับเคลื่อนหลายโหมด เหมาะสำหรับการควบคุมปิโตรเคมี/พลังงานของเหลว ด้วยโครงสร้างเยื้องศูนย์สามเท่านี้ วาล์วผีเสื้อจึงรักษาความแน่นพอดีระหว่างแผ่นผีเสื้อและวงแหวนซีลในระหว่างการเปิดและปิด

ส่งคำถาม

รายละเอียดสินค้า

ยินดีต้อนรับสู่ Waits Valve เราได้เลือกวาล์วผีเสื้อหน้าแปลนประหลาด Triple ทองแดงเชิงพาณิชย์และอุตสาหกรรมที่หลากหลายสำหรับคุณ การเชื่อมต่อแบบดึงช่วยให้ติดตั้งในไปป์ไลน์ได้ง่าย เหมาะสำหรับ HVAC การบำบัดน้ำ และการแปรรูปทางเคมี เหมาะสำหรับกระบวนการทางอุตสาหกรรมเกือบทั้งหมด รวมถึงการบำบัดน้ำและน้ำเสีย การทำเหมืองแร่ การผลิตไฟฟ้า การแปรรูปน้ำมัน ก๊าซและน้ำมัน การผลิตอาหาร การผลิตสารเคมีและพลาสติก และสาขาอื่นๆ อีกมากมาย

มาตรฐานการดำเนินงาน - วาล์วปีกผีเสื้อหน้าแปลนประหลาดสามสีบรอนซ์
มาตรฐานการออกแบบ	เอพีไอ 609, EN593
มาตรฐานหน้าแปลน	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
การเชื่อมต่อ	RF, RTJ, FF
การยอมรับการทดสอบ	เอพีไอ 598 EN12266
ความยาวโครงสร้าง	API 6D ASME B16.10 EN558
การให้คะแนนความดันและอุณหภูมิ	ASME B16.34
การทดสอบไฟ	/
มาตรฐานการรั่วไหลต่ำ	ISO 15848-1, เอพีไอ 622
การออกแบบป้องกันการกัดกร่อน	เนซ MR 0175

การใช้งาน-วาล์วผีเสื้อหน้าแปลนเยื้องศูนย์สามสีบรอนซ์
ขนาด	กรมอุทยานฯ 2″~ กรมอุทยานฯ 80″ DN50~ DN2000
ช่วงความดัน	CL150~CL600 PN10 ~ PN100
ช่วงอุณหภูมิ	-15°C~425°C
แอปพลิเคชัน	สามารถใช้ในน้ำทะเล น้ำจืด ไอน้ำ น้ำมัน ก๊าซธรรมชาติ วัตถุดิบเคมี ของเหลวกรดและด่าง และสื่ออื่น ๆ โดยเฉพาะอย่างยิ่งในสภาพการทำงานที่มีความต้านทานการกัดกร่อน อุณหภูมิสูง และแรงดันสูง
โหมดขับเคลื่อน	คันโยกแบบแมนนวล, ขับเคลื่อนด้วยเกียร์, กระตุ้นด้วยลม, กระตุ้นด้วยไฟฟ้า
ตัววาล์ว/ฝาครอบวาล์ว	อัล - บรอนซ์
พื้นผิวการปิดผนึก	สแตนเลสที่มีกราไฟท์ยืดหยุ่นหรือ Stellite
ก้านวาล์ว	สแตนเลส 316, 304 หรือสแตนเลสชุบแข็งแบบตกตะกอน

ลักษณะการทำงาน

บัตเตอร์ฟลายวาล์วหน้าแปลนประหลาดสามสีบรอนซ์เป็นวาล์วประตู ประตูเป็นรูปผีเสื้อมีเพลากลางและมีจานต่อเข้ากับเพลากลาง แผ่นดิสก์ตั้งอยู่ภายในตัววาล์ว และเพลากลางเชื่อมต่อกับที่จับด้านนอกตัววาล์ว วาล์วผีเสื้อประหลาดสามตัวเรียกอีกอย่างว่าวาล์วเพลากลางประหลาดสามตัว แหวนซีลสแตนเลสคอมโพสิตที่ติดตั้งบนแผ่นผีเสื้อทำให้มีการออกแบบที่ป้องกันการรั่วซึม

การใช้งาน

ออกแบบมาสำหรับระบบบัลลาสต์และระบบทำความเย็น

บัตเตอร์ฟลายวาล์วหน้าแปลนประหลาดสามสีบรอนซ์เหมาะสำหรับการบำบัดน้ำทะเลในการใช้งานน้ำมันและก๊าซและมีความทนทาน

โรงงานแยกเกลือ

โครงสร้างพื้นฐานของท่าเรือ

บัตเตอร์ฟลายวาล์วหน้าแปลนประหลาดสามชั้นสีบรอนซ์ Waits มีประสิทธิภาพการซีลเป็นเลิศด้วยโครงสร้างเยื้องศูนย์สามเท่า ทำให้มั่นใจได้ถึงการสึกหรอระหว่างเบาะนั่งและจานเบรกน้อยที่สุด ขณะเดียวกันก็ผนึกแน่นแน่นเองซึ่งรับประกันการรั่วไหลของตัวกลางก๊าซเป็นศูนย์ มีความต้านทานต่ออุณหภูมิสูง การกัดกร่อน และการเสียดสีได้ดี เนื่องจากตัววัสดุอะลูมิเนียมบรอนซ์เองก็มีความทนทานต่อการกัดกร่อนและการสึกหรอ เสริมด้วยโครงสร้างซีลแข็งและพื้นผิวของวัสดุโลหะผสมที่ทนต่อการกัดกร่อนและทนต่อการขัดถู ทำให้เหมาะสำหรับสภาพแวดล้อมที่เลวร้ายในอุตสาหกรรมต่างๆ เช่น โลหะวิทยา พลังงาน ปิโตรเลียม สารเคมี และการจ่ายน้ำ/การระบายน้ำสำหรับท่อที่ต้องจัดการตัวกลางที่มีฤทธิ์กัดกร่อน ก้านวาล์วได้รับการออกแบบให้มีโครงสร้างเยื้องศูนย์สามเท่า ช่วยให้มั่นใจในการกระจายแรงอย่างสมเหตุสมผลและแรงบิดในการทำงานต่ำ ช่วยให้สามารถเปิดและปิดได้อย่างง่ายดายด้วยวิธีบังคับแบบแมนนวล เฟืองตัวหนอน นิวแมติก หรือแบบไฟฟ้า ด้วยเส้นทางการไหลที่ได้รับการออกแบบมาอย่างดีซึ่งมีพื้นที่การไหลขนาดใหญ่และค่าสัมประสิทธิ์ความต้านทานการไหลต่ำ ช่วยลดการสูญเสียแรงดันในท่อ ลดการใช้พลังงานของระบบ และเพิ่มประสิทธิภาพโดยรวม

Bronze Triple Eccentric Flange Butterfly Valve
